华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

Release time：2025-07-18
author：AMEYA360
source：华润微
reading：187

　　2025年7月14日，华润微电子功率器件事业群(简称PDBG)举办了第二次“攀登者计划”表彰活动，对“登顶”项目——《基于IGBT5的IPM模块开发及产业化》项目予以表彰，该项目在G5-IPM模块产品开发及产业化上取得显著成效。

　　8吋工艺+第五代IGBT技术，PDBG快速向电机驱动市场推出G5-IPM模块

　　一、产品简介

　　PDBG基于华润微电子8吋功率器件晶圆产线成熟的工艺平台，快速开发并成功推出了全新的G5-IPM模块系列产品——CRM60GHXXEB系列。该系列产品采用Trench FS V IGBT技术(简称G5)，以DIP-24B封装形式呈现，覆盖600V电压平台15/20/30A电流规格，主要适用于电机驱动场景，能够有效填补工业控制领域(工业变频器、水泵、

伺服电机)和智能家电(空调压缩机)的市场需求缺口。

　　CRM60GHXXEB系列G5-IPM模块的性能显著优于采用Trench FS III IGBT技术(简称G3)的IPM模块。通过优化动态特性及增强抗闩锁能力，CRM60GHXXEB系列产品能够为用户提供更高效、可靠的解决方案。这一突破不仅彰显了PDBG在功率器件领域的技术实力和创新能力，更体现了其对市场需求的敏锐洞察和快速响应能力。

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

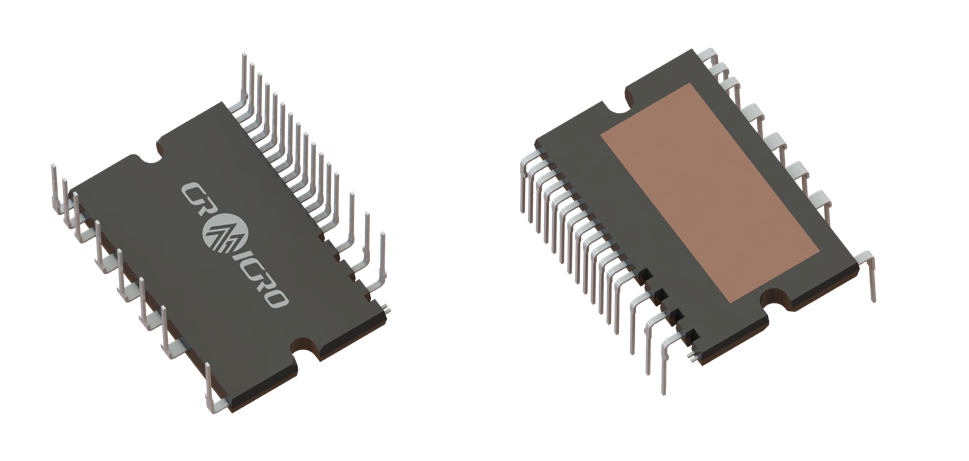

　　△ CRM60GHXXEB 封装外形

　　二、产品性能优势

　　G5系列产品，采用先进的8英寸晶圆工艺，相较于G3系列产品，晶圆良率大幅提升，芯片结温提高至175℃，饱和压降降低10%，开关速度提升，开关损耗降低35%。模块化封装后，产品在高温环境下的工作特性与运行稳定性方面表现更加优异。

　　(1)导通损耗：以600V 15A器件为例，在轻载工况下，G5-IPM模块内置IGBT的导通损耗明显低于G3及友商同规格产品，内置FRD的导通损耗在全工况下表现优异，使得G5-IPM模块的综合导通损耗表现更佳。

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

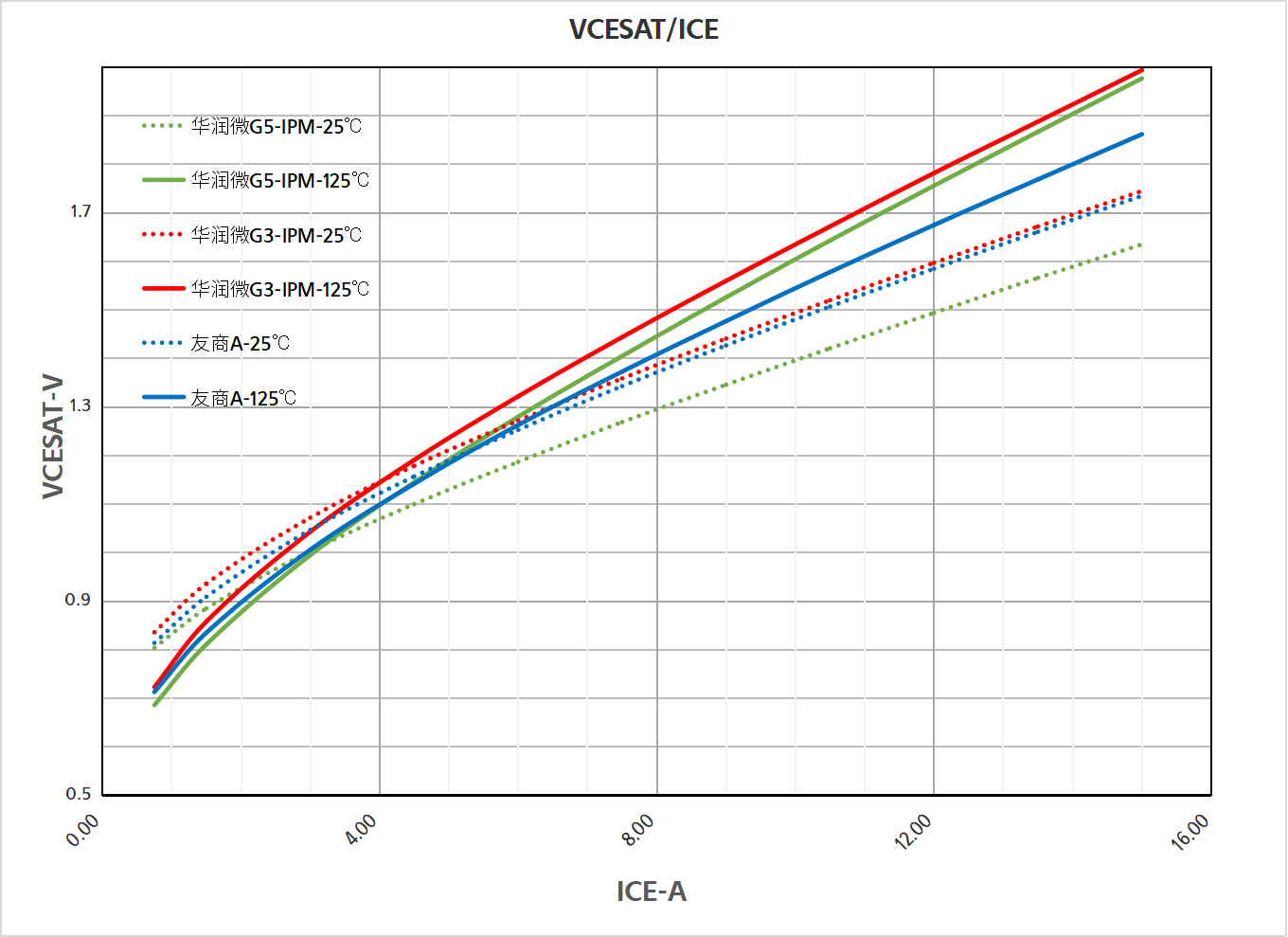

△G3/G5-IPM模块的VCESAT与友商产品对比　　华润微电子G5-IPM模块：以优异性能赋能电机驱动应用△G3/G5-IPM模块的VF与友商产品对比

　　(2)开关特性：G5-IPM模块的开关损耗与友商同规格产品接近，较G3有显著提升。同时，通过优化开关波形，提升开关速度，优化开通dV/dt，有效降低了关断尖峰电压应力，提升了EMI表现。

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

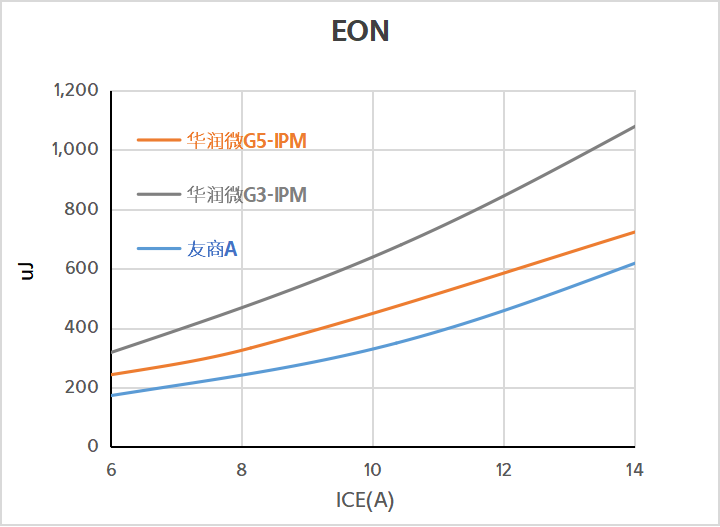

△G3/G5-IPM模块的开通损耗与友商产品对比

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

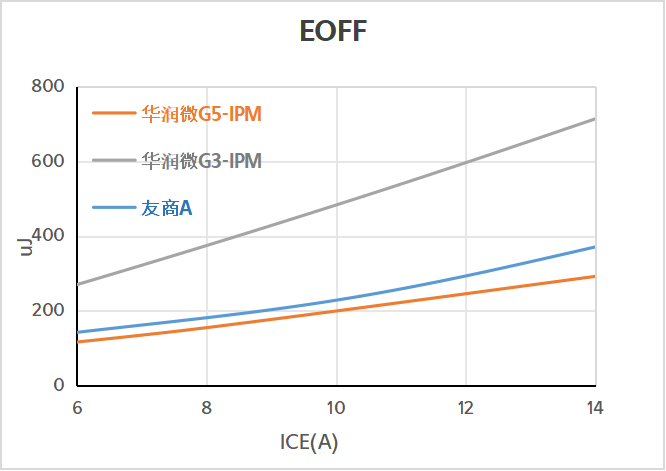

　　△G3/G5-IPM模块的关断损耗与友商产品对比

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

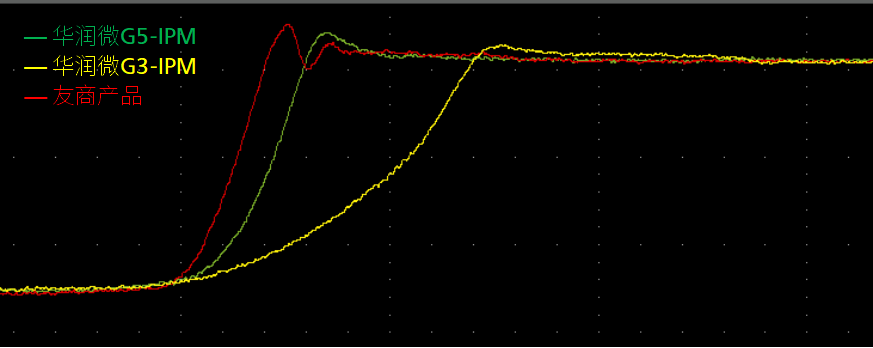

△G3/G5-IPM模块的关断尖峰与友商产品对比

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

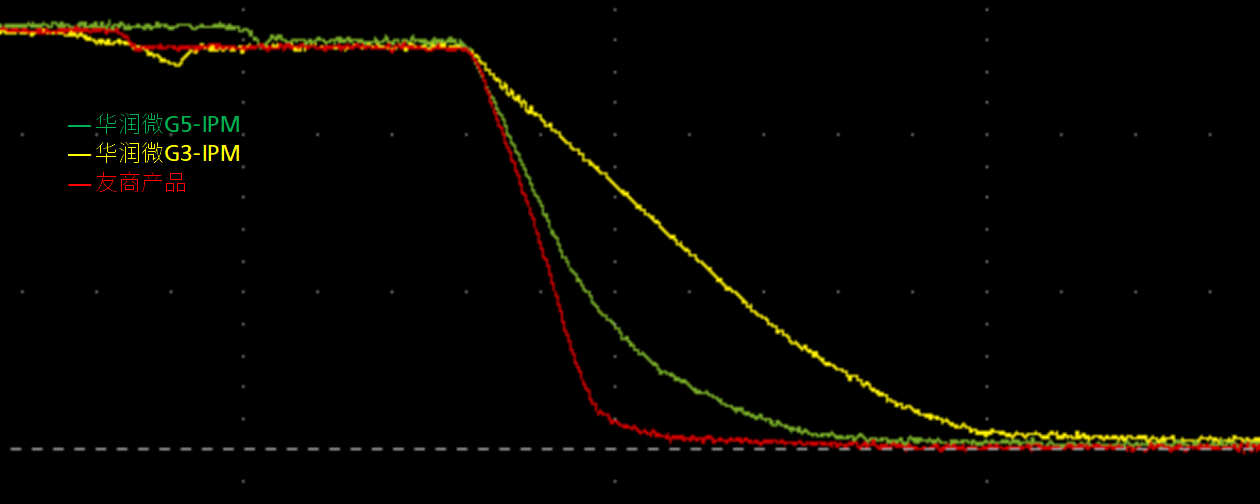

△G3/G5-IPM模块的开通dV/dt与友商产品对比

　　综上，PDBG的G5-IPM模块在温升控制与效率提升方面表现出色，适配变频器、伺服电机、空调压缩机等应用场景，为设备的高效稳定运行提供坚实保障。此外，基于8英寸晶圆工艺量产的Trench FS V IGBT，通过规模化生产优势实现了制造成本优化，为市场提供了更具性价比的高性能产品。

　　三、产品应用优势

　　G5-IPM模块凭借其优异的性能(较G3-IPM开关损耗降低33%)和显著提升的FT良率(较G3-IPM提高1~2个百分点)，展现出强劲的市场竞争力。目前，该模块已连续半年向变频器领域头部客户实现大批量供货，同时在伺服控制领域顺利通过标杆客户验证。

　　该系列产品是专为伺服控制、泵类以及低功率变频器等应用精心设计的一款三相智能功率模块(IPM)。该模块集成了6颗低损耗的第五代IGBT和2.5代FRD，同时还具备欠压保护、过流保护、故障输出以及温度输出功能。

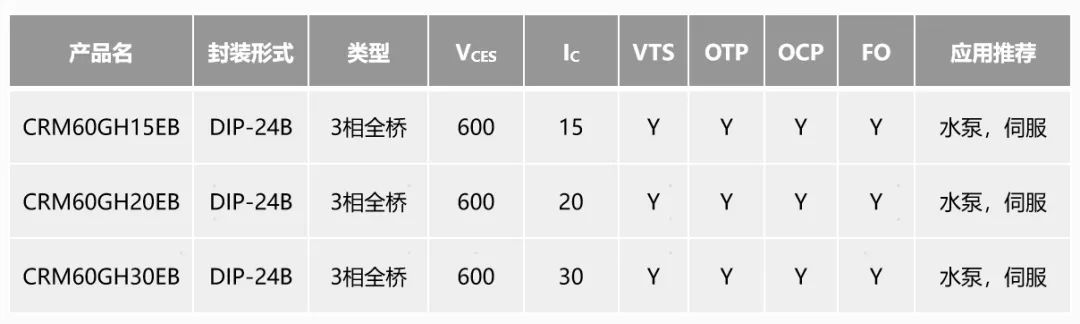

　　产品列表

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

　　四、应用案例

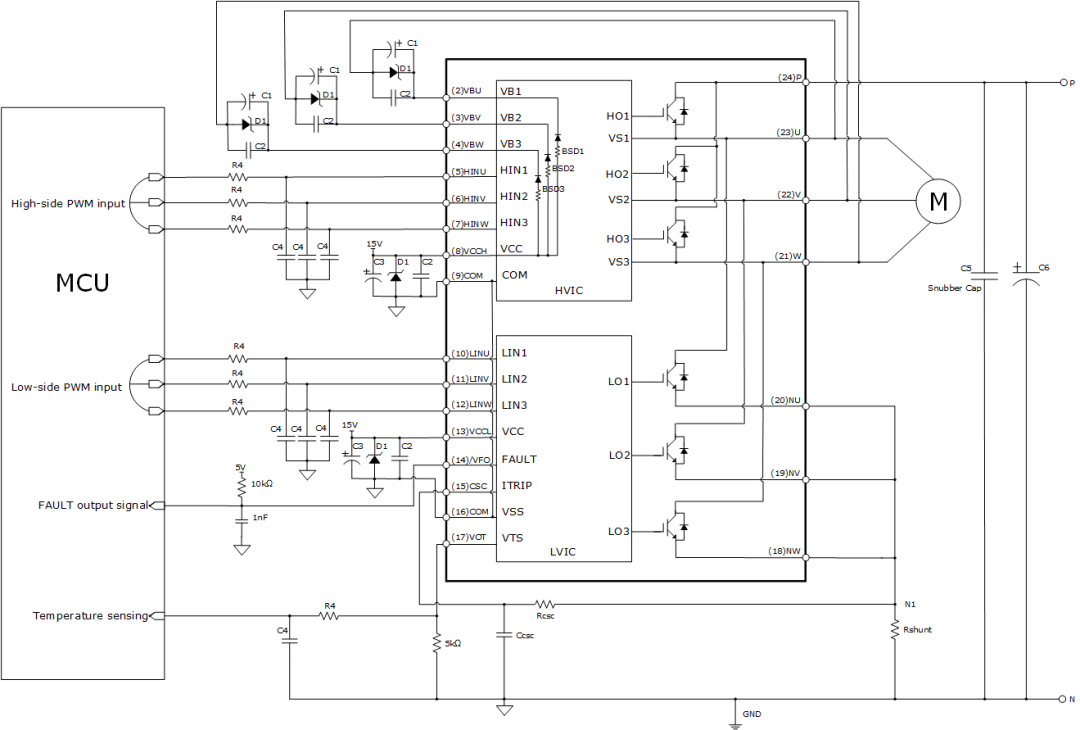

　　在伺服驱动及变频水泵领域，PDBG可提供功率段小于2200W的解决方案，主要应用拓扑图如下：

华润微电子G5-IPM模块：以优异性能赋能电机驱动应用

　　随着8英寸Trench FS V工艺的成熟，PDBG已快速完成G5-IPM模块的系列化开发。凭借更低的导通压降与开关损耗，G5-IPM模块为工业控制和智能家电领域提供了更高效、更可靠的解决方案。

　　未来，PDBG将坚持创新驱动发展，优化现有产品性能，打造华润微IPM品牌的差异化竞争优势，并全面推进系列化产品开发，助力工业控制及智能家电产业客户实现产品升级;同时，公司将通过核心技术突破和全产业链协同创新，推动产品进入汽车空调等领域。我们期待与更多合作伙伴携手，共同构建绿色高效的产业新生态!
