川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器

发布时间:2025-07-17 15:20
作者:AMEYA360
来源:川土微
阅读量:411

  川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器!

  一、基础参数

  1.集成高效率的 DC-DC 转换器和片上变压器

  -内置软启电路来防止浪涌电流和输出过冲

  -过载和短路保护功能

  -过热关断保护功能

  2.输入电压范围:4.5 V ~ 5.5 V

  3.输出电压可选:

  -3.3V、 5.0V、 3.7V、 5.4V

  -支持在输出端接 LDO

  4.输出典型功率:650mW(5V/130mA)

  5.温度范围:-40 °C ~ 125 °C

  6.优异的隔离性能:

  -高达 5 kVRMS 的隔离电压

  -浪涌:10KVpk

  -高 CMTI:±150 kV/µS(典型)

  -隔离栅寿命:>40 年

  7.封装形式:SOIC16-WB

  二、工作原理

  反馈系统将输出电压反馈到次边侧的控制系统,产生PWM信号,PWM通过OOK调制将数字控制信号传送到原边侧,原边侧再将PWM信号送入驱动,控制原边功率器件的通断,能量从原边侧流向次边侧,从而使输出信号稳定在预设值。

川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器

  众所周知,开关电源有几大基本模块,即功率器件模块(MOSFET,BJT等)、磁性元器件(电感,变压器等)、控制单元、驱动模块(驱动功率管开和关)。从上图可以看出,CA-IS3105W在原边和次边侧均有功率模块,因此两侧都必须有驱动单元。两边的功率模块通过变压器隔离。两边功率器件的通断将原边的能量源源不断送到次边侧。一般DCDC已经把功率器件,驱动控制集成在一起,变压器集成在片上的就不多了。

  CA-IS3105W将微变压器集成在片内基板上。

  因此CA-IS3105W是高度集成化产品。

  三、产品性能

  软启动

  软起动可以有效防止输入电流涌入,保障整个电源系统的安全运行。

  下图为软起动波形,整个启动过程大致分为三个阶段:

  输入电压还未达到原边侧UVLO,这时候芯片不工作。

  当输入信号达到UVLO,但是次边侧还没有达到,此时次边侧电压阶梯式缓慢爬升。

  当次边侧电压达到UVLO时,控制电路开始工作,控制环路接管整个控制系统,输出电压快速爬升,直到达到预设值。

川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器

  输出短路保护

  短路保护工作机制大致如下:当检测到输出电压低于短路阈值时,芯片停止工作。

  等待4ms后,芯片尝试重新启动。

  如果在1ms时间内输出电压没有达到预定电压,此时系统判定短路存在,保护机制继续工作。

  如果在1ms时间内输出达到预定电压,此时系统判定短路解除。

川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器

  输出电压4档可选

  通过配置SEL引脚可以输出4种输出电压:

  5.4V/3.7V输出电压为LDO提供输入电压,为后接芯片提供低噪音电源。

  注意事项:

  1>在芯片启动前,需先设定好输出电压,即SEL引脚配置好。

  2>SEL引脚不要悬空。

  3>在芯片工作过程中,不建议动态改变VISO输出电压。

  动态响应

  从10%到100%动态负载情况下输出电压超调和跌落值只有十几mV。

  转换效率

  效率曲线如图所示,满载情况下最高效率为54%

川土微推出CA-IS3105W 全集成隔离 DC-DC 转换器

  PCB设计注意事项

  1> 在输入VINP和输出VISO处放置至少10μF电容

  2> 输入和输出电容靠近芯片引脚摆放,距离<2mm

  3> 在中间层加入VINP,VISO铜箔以增加寄生电容

  4> GNDP,GNDS交叠电容以改善EMI

  5> GNDP和GNDS间铜箔注意爬电距,间距>8mm

  6> 电源平面构建边缘防护

  四、应用场景

  PLC应用

  CA-IS3105W为隔离电源,可以为各种隔离器供电。

  在PLC中,使用了各种数字隔离器,例如川土CA-IS37XX、CA-IS36XX等。

  BMS应用

  BMS中使用了隔离CAN和隔离I2C,该隔离电源配合CA-IS305X系列产品,形成隔离CAN方案。

  川土也提供了集成隔离电源的CAN接口芯片CA-IS3062W。

  光伏逆变应用

  光伏逆变器中使用到了隔离485/422,隔离电流放大器。CA-IS3105W为这些隔离产品提供能量。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)

在线留言询价

相关阅读
川土微电子CA-HP6242高速双通道轨至轨输出放大器

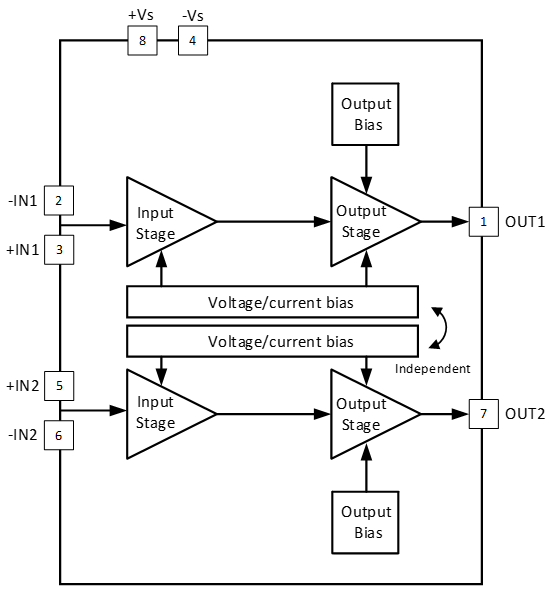

  在高速数据采集与高清视频处理的世界里,信号链的精度与速度决定着系统的天花板。传统放大器面临动态范围受限、带宽不足、功耗过高的三重挑战。川土微电子CA-HP6242高速双通道轨至轨输出放大器,以“大带宽+低失真+强驱动能力”的三重优势,为专业视频与高速信号处理系统注入全新动能!  01产品概述  CA-HP6242是一款低功耗,电压反馈、高速运算放大器,可工作在±2.5V或±5V供电电压下。支持单电源供电,输入电压可低于负轨200mV,高至正轨以下1V。输出电压摆幅可达双轨的50mV以内(RL=10kΩ,典型值)。另外,在18MHz范围内,提供0.1dB的增益平坦度、0.02%的差分增益误差和0.04°的差分相位误差。基于这些特性,CA-HP6242适用于专业的视频信号处理,包括摄像头、视频开关及其他任何高速的设备。低谐波失真和快速建立特性使得CA-HP6242可以用于高速ADC的驱动级。  CA-HP6242在±5V供电下的工作电流低至13mA,提供SOIC8(S)、MSOP8(M)两种封装,工作温度覆盖-40℃~+125℃工业级范围。  02特性  满足±2.5V,±5V工作电压  输出摆幅±4.8V(RL=1kΩ,极限值)  输入电压范围低至低于电源低轨200mV  在输入超过工作电压0.4V时没有相位翻转  每通道功耗低至6.5mA  ±5V供电时高速和快速建立:  • 135MHz,-3 dB带宽(G=+1)  • 235V/μs 的电压转换速率  • 16ns的1%的建立时间  视频指标(RL=150Ω, G = +2)  • 18MHz以内0.1dB的增益平坦度  • 0.02%的差分增益误差  • 0.04°的差分相位误差  低谐波失真:-77dBc 最差谐波(5MHz输入信号)  50mA驱动电流  工作温度:-40°C ~125°C  03 典型应用场景  视频系统:专业摄像头信号调理、视频切换矩阵、高清视频传输链路  高速数据采集:高速ADC驱动器、测试测量设备前端缓冲、示波器输入级  医疗成像设备:超声前端信号调理、医疗监控设备模拟通道  工业控制:自动化设备传感器信号放大、高速闭环控制回路  CA-HP6242以“大带宽、低失真、强驱动能力”为核心优势,成为专业视频处理与高速数据采集系统的优选解决方案。其低功耗特性与工业级可靠性,进一步助力客户提升系统能效与鲁棒性。
