晶体滤波器Crystal Filter在通信领域中的应用
摘要
晶体滤波器Crystal Filter以其高选择性、高稳定性和低插入损耗，在现代通信系统中发挥着不可替代的作用。本文介绍了晶体滤波器的基本工作原理、结构特性，并重点分析其在无线通信、广播电视、雷达系统等通信子系统中的典型应用，最后探讨其发展趋势及面临的挑战。
一、引言
在各种电子通信系统中，滤波器是信号处理的重要组成部分，用于选择所需频段、抑制噪声与干扰。随着通信频谱的日益拥挤，对滤波器性能提出了更高的要求。
二、晶体滤波器的工作原理与特点
1.工作原理
晶体滤波器利用石英晶体的压电效应和机械共振特性实现频率选择性。石英晶体在某一特定频率下具有非常高的谐振响应，这种谐振可以通过电路设计形成带通或带阻滤波器，用于精确地滤出或抑制某一频段信号。
2.主要特点
·高Q值:石英晶体的品质因数可高达104~106，远高于普通LC电路;
·高选择性:能够在极窄的带宽内有效滤波，适合中频精密筛选;
·频率稳定性好:受温度和时间影响小，保证通信系统的长期稳定;
·体积小、可靠性高:适合嵌入式系统与高密度集成电路。
三、晶体滤波器在通信领域中的应用
1.无线通信系统
在无线电收发机中，晶体滤波器广泛用于中频级(如10.7 MHz等)的信号滤波环节。典型应用包括:
·单边带 (SSB)通信:用于抑制镜像频率和杂散信号;
·业余无线电:精确选通所需频道，提升灵敏度;
·移动通信:如GSM、CDMA等系统早期的中频接收模块。
2.卫星和雷达通信
·高Q值:石英晶体的品质因数可高达104~106，远高于普通LC电路;
·高选择性:能够在极窄的带宽内有效滤波，适合中频精密筛选;
·频率稳定性好:受温度和时间影响小，保证通信系统的长期稳定;
·体积小、可靠性高:适合嵌入式系统与高密度集成电路。
3.广播与电视
在调幅 (AM)和短波广播接收机中，晶体滤波器用于中频放大级，能够提供良好的频道间隔识别与邻频抑制性能，提升音质清晰度。
4.军事通信
由于其优越的环境适应性和稳定性，晶体滤波器被广泛用于战术无线电、加密通信和导引系统中，满足高保密、高可靠性要求。

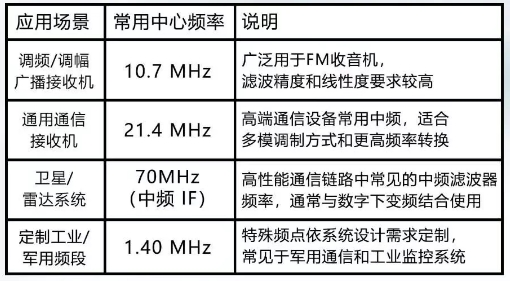

四、常见晶体滤波器频
晶体滤波器在通信系统中常见的几个主要工作频率:
五、结论
晶体滤波器因其优异的性能，在通信领域中尤其是中频段信号处理方面占据重要地位。虽然随着新技术的兴起，其应用领域在部分高频段可能会被替代，但在精密通信和高可靠性系统中仍具有不可替代的优势。未来，通过材料改进、微型封装与集成电路技术的结合，晶体滤波器将在通信系统中继续发挥关键作用。
