纳芯微发布NSCSA21x系列电流检测放大器
近日，纳芯微正式发布NSCSA21x系列高精度电流检测放大器，具备-2V至28V共模输入范围、±5μV低失调电压、130dB CMRR与200kHz带宽，广泛适配新能源汽车、服务器电源、通信电源与储能系统场景，全面提升电流检测的精度与系统稳定性。
在汽车电气化与工业智能化加速推进的背景下，电流检测精度与系统稳定性成为影响整体性能的关键因素。传统电流传感器在低电压检测、反接保护及动态响应等方面面临显著挑战，限制了系统的可靠性与效率。NSCSA21x系列聚焦行业挑战，攻克三大电流检测难题：
(1)电机相电流高精度采样：NSCSA21x支持H桥结构下的双向电流检测，配合FOC算法可实现±0.5°电角度的精确控制;

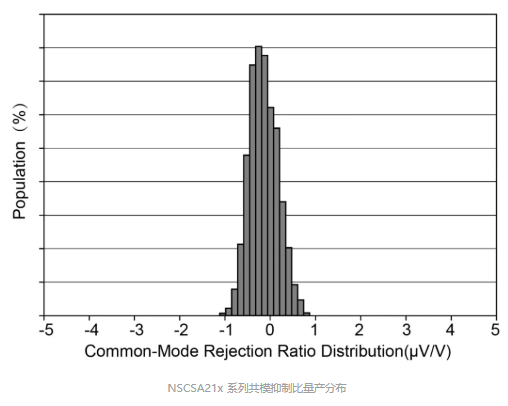

(2)寄生电感干扰抑制：针对低边检测中的功率地“地弹”效应，其PWM 抑制有效消除共模干扰，结合130dB高共模抑制比和低至5μV的失调电压，在小电流检测中仍保持高精度检测;
(3)电池反接防护 ：NSCSA21x可耐受-28V反向电压冲击，确保电池反接时系统持续安全，减少保护电路复杂度。
在技术实现层面，NSCSA21x展现出多项提升：
突破行业常规，全工况抗压
NSCSA21x系列突破行业常规设计，支持 -2V~28V 宽共模输入和 PWM 抑制功能，并具备芯片级防反接能力，即使在-28V反向共模电压加载下也能快速恢复功能。在严苛的共模跳变测试中(-2V至12V阶跃变化)，输出恢复时间<5μs，输出抖动控制在50mV以内，充分满足电机驱动、螺线管控制等PWM跳变场景下的高精度电流检测需求。
高精度保障，全温区稳定

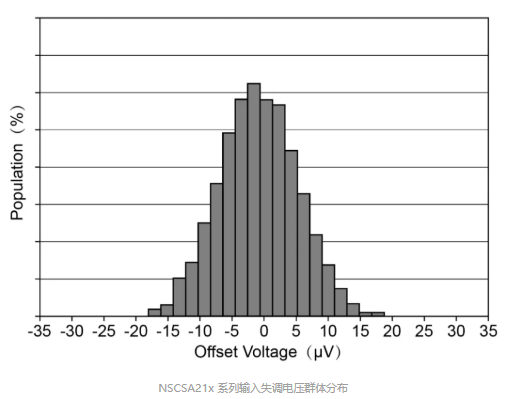

NSCSA21x系列实现±5μV(典型值)输入失调电压与±0.5%最大增益误差，全温度范围内(-40℃~125℃)温漂低至0.05μV/℃，全面满足工业与汽车环境中对温度稳定性的严苛要求。
极致动态响应，瞬态保护快
在响应速度方面，NSCSA21x以200kHz带宽(增益50V/V版本)与2V/μs压摆率支持快速动态电流变化监测，特别适配电机控制、电源保护等高速应用场景。对比主流竞品，其动态响应性能实现了约3倍提升。
灵活适配方案，车规级可靠
该系列提供50/75/100/200 V/V四档固定增益版本，覆盖工规与车规版本，并支持SC70-6超小封装(2mm×1.25mm)，兼容主流引脚定义，有效缩小系统尺寸、提升集成效率。

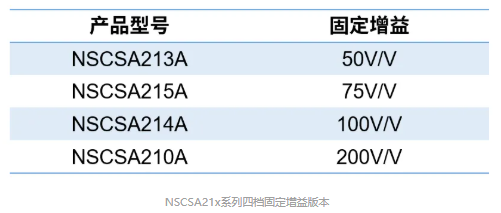

NSCSA21x系列四档固定增益版本
同时，NSCSA21x系列已通过AEC-Q100 Grade 1车规认证，工作温度范围覆盖-40℃至125℃，全面保障汽车级应用下的性能与稳定性。
