川土微电子推出具有独立逻辑电平VIO的CAN收发器！

发布时间：2025-06-16 14:25
作者：AMEYA360
来源：川土微电子
阅读量：666

　　川土微电子推出具有独立逻辑电平VIO的CAN收发器!

　　01产品概述

　　该 CAN 收发器(CA-IF1051VS)符合 ISO1189-2 (2016) 高速 CAN(控制器局域网络)物理层标准，I/O电压范围支持3.3V和5V微控制器(MCU)。该器件设计用于数据速率高达 5Mbps(兆位每秒)的 CAN-FD 网络。该器件支持总线故障保护电压±58 V，具有静音模式，通常也称作仅侦听模式。此外，器件包含许多保护功能，以提高器件和 CAN 的稳定性。

川土微电子推出具有独立逻辑电平VIO的CAN收发器！

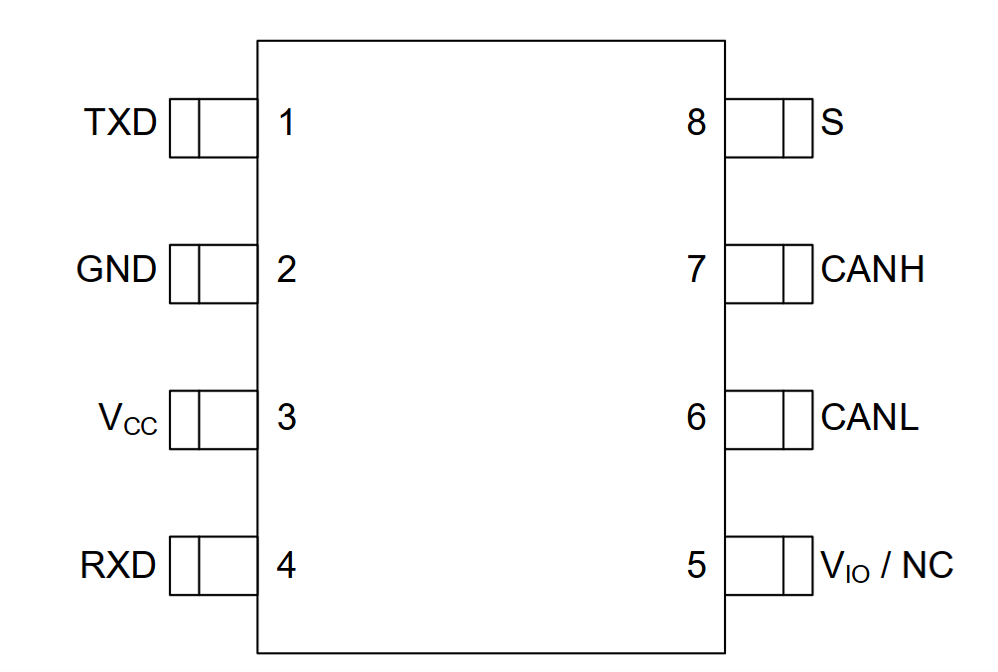

CA-IF1051S的pin5为NC

CA-IF1051VS的pin5为VIO

　　02产品特性

　　• 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

　　•“Turbo”CAN：

　　- 所有器件均支持经典 CAN 和 5Mbps CAN FD (灵活数据速率)

　　- 短暂且对称的传播延迟时间以及针对增强型时 序裕量的快速循环时间

　　- 在有负载 CAN 网络中实现更快的数据速率

　　• 未上电时的理想无源特性

　　- 总线和逻辑引脚处于高阻态(无负载)

　　- 上电和掉电时总线和 RXD 输出上无毛刺脉冲

　　• 保护特性

　　- 总线故障保护：±58 V

　　- VCC 电源引脚上具有欠压保护

　　- 驱动器显性超时 (TXD DTO)

　　- 数据速率低至 4kbps

　　- 热关断保护 (TSD)

　　• 接收器共模输入电压：±30 V

　　• 典型循环延迟：130ns

　　• 结温范围：-55°C 至 150°C

　　• 可提供 SOIC8 封装


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
