类比半导体推出支持-0.3V-40V共模的车规级双向通用电流检测放大器

发布时间：2025-06-13 16:15
作者：AMEYA360
来源：类比半导体
阅读量：776

　　类比半导体(AnalogySemi)推出支持高侧或者低侧通用电流检测放大器，其通常用于优化系统精密电流测量或者电流环路控制电路。该系列产品供电电压范围2.7V-5.5V，-0.3V-40V输入共模电压范围可以更好的支持12V汽车应用。此外CSA52xQ可以提供4种固定增益，包括：20V/V,50V/V, 100V/V和200V/V。

　　CSA521xQ支持通过REF引脚实现双向电流检测功能，在增益为20倍时，其带宽可达350kHz， 压摆率为0.8V/us。在精度方面，CSA52x的Vos最大值为±80uV,温漂典型值为0.02uV/℃。在增益误差方面，增益误差典型值为±0.1%，最大值为±1.2%，温漂典型值为3ppm/℃, 最大值为13ppm/℃。

　　封装支持方面

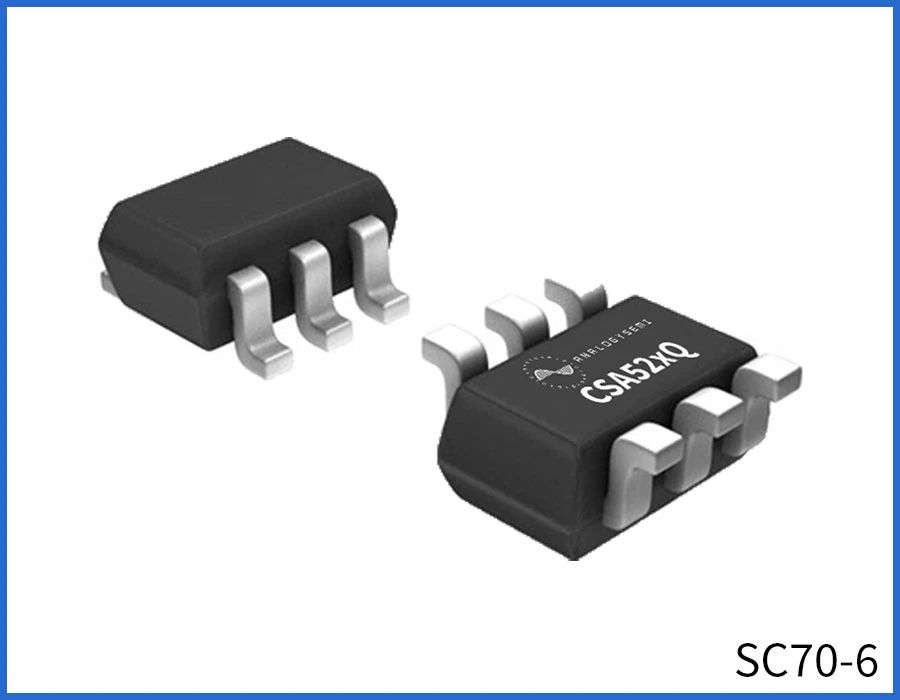

　　CSA52xQ系列兼容市场主流封装，包括SC70-6和SOT23-6两种封装。

类比半导体推出支持-0.3V-40V共模的车规级双向通用电流检测放大器

类比半导体推出支持-0.3V-40V共模的车规级双向通用电流检测放大器

　　CSA52xQ系列产品特征

　　• 供电电压范围：2.7V-5.5V

　　• 宽共模电压输入范围：-0.3V–40V

　　• 4种增益：20/50/100/200V/V

　　• 带宽：350kHz @20V/V

　　• 低噪声：80nV/√Hz

　　• 超高共模抑制比：140dB min，155dB typ

　　• 低增益误差：全温±0.1% typ,±1.2% Max

　　• 低增益误差温漂: 3ppm/℃ typ,13ppm/℃ max

　　• 低偏移电压： ±80uV Max

　　• 低偏移电压温漂：±0.2uV/℃ Max

　　• 低静态电流：190uA typ

　　典型应用

　　OBC(ON-BOARD CHARGER)

　　BMS低边电流检测

　　智能配电盒
