- 在MOS晶体管中，什么是GIDL效应？
在MOS晶体管中，什么是GIDL效应？
栅感应漏极漏电(GIDL，Gate-Induced Drain Leakage)，MOS管的GIDL效应是指在栅极电压较高的情况下，绝缘层下的沟道区域会发生漏电现象的现象。这种现象是由于高电场导致绝缘层中的电子发生穿隧效应，从而形成漏电流。栅致漏极泄漏(GIDL)电流已经成为影响小尺寸 MOS 器件可靠性、功耗等方面的主要原因之一，它同时也对存储器件的擦写操作有重要影响。当工艺进入超深亚微米时代后，由于器件尺寸日益缩小，GIDL 电流引发的众多可靠性问题变得愈加严重。在半导体器件不断向更小尺寸、更高性能发展的进程中，MOS 管作为集成电路的核心元件，其特性研究至关重要。
一、GIDL 效应的物理起源
GIDL 效应的本质源于量子力学中的隧穿现象。当 MOS 管的栅极电压与漏极电压形成较大差值时，栅极下方会产生强大的电场。在该电场作用下，漏极附近半导体的能带发生显著弯曲，使得原本被禁带隔离的价带和导带在空间上靠近。此时，价带中的电子无需通过热激发，便能凭借量子隧穿效应，直接穿越禁带进入导带，形成额外的漏极电流，即 GIDL 电流。这种基于量子效应的电流产生机制，与传统的热激发导电方式截然不同，是纳米级 MOS 管中不可忽视的现象。

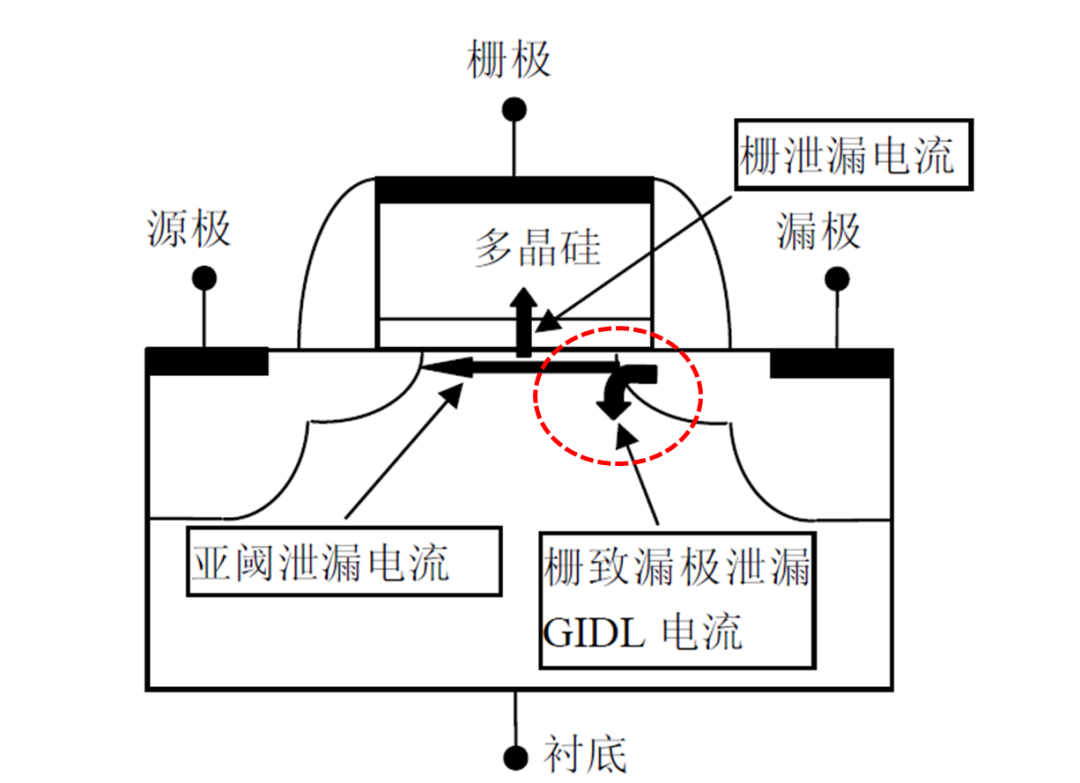

MOSFET 中引发静态功耗的泄漏电流主要有:源到漏的亚阈泄漏电流，栅泄漏电流，发生在栅漏交叠区的栅致漏极泄漏 GIDL 电流，如图所示。在这些泄漏电流中，在电路中器件处于关态或者处于等待状态时，GIDL 电流在泄漏电流中占主导地位。GIDL 电流为栅致漏极泄漏电流，发生在栅漏交叠区 MOSFET 这一重要区域。GIDL 电流测试机构一般为栅控二极管 GD(gated-diode)结构，测试GIDL 电流时，器件处于关态之中。当栅漏交叠区处栅漏电压 VG很大时，交叠区界面附近硅中电子在价带和导带之间发生带带隧穿形成电流，我们把这种电流称之为 GIDL 隧穿电流。随着栅氧化层越来越薄，GIDL 隧穿电流急剧增加。
二、影响 GIDL 效应的关键因素
GIDL 效应的强弱并非固定，而是受到多个器件参数和工作条件的影响。从器件结构来看，栅氧化层厚度是关键因素之一。更薄的栅氧化层会增强栅极电场强度，加剧能带弯曲程度，进而显著增大 GIDL 电流;衬底掺杂浓度也起着重要作用，较高的掺杂浓度会改变半导体的能带结构，使得能带更容易发生弯曲，从而增强 GIDL 效应。在工作条件方面，漏极电压的升高会直接增大栅漏之间的电场，为电子隧穿提供更有利的条件，导致 GIDL 电流明显上升。
三、GIDL 效应带来的多重挑战
GIDL 效应给集成电路设计和应用带来诸多难题。在功耗层面，GIDL 电流作为额外的静态功耗来源，在低电压、低功耗的芯片设计中影响尤为突出，会大幅降低设备的电池续航能力，限制产品的使用时长;在性能方面，GIDL 效应会导致 MOS 管的阈值电压发生漂移，影响器件的开关特性，进而使电路的逻辑判断出现偏差，严重时甚至导致整个芯片功能失效;从可靠性角度，长期存在的 GIDL 电流会加速器件老化，缩短芯片的使用寿命，增加产品的维护成本和故障风险。
四、抑制 GIDL 效应的有效策略
为应对 GIDL 效应带来的挑战，业界从器件结构优化和电路设计改进两方面着手。在器件层面，采用高介电常数(高 k)栅介质材料替换传统二氧化硅，既能保持栅极电容，又能适当增加栅介质厚度，有效削弱栅极电场强度;调整衬底掺杂分布，降低漏极附近的掺杂浓度，可减少能带弯曲程度，抑制 GIDL 电流产生。在电路设计方面，通过合理设置偏置电压，避免出现过大的栅漏电压差，能从源头降低 GIDL 效应的影响;采用先进的电路架构和设计方法，也有助于提升电路对 GIDL 效应的抗干扰能力。
