川土微电子CA-IF1043-Q1低功耗具有故障保护功能的车规级 CAN 收发器

Release time：2025-05-08

author：AMEYA360

source：川土微电子

reading：173

　　01产品概述

　　CA-IF1043-Q1符合ISO11898-2(2016)高速CAN(控制器局域网络)物理层标准。所有器件均设计用于数据速率高达5Mbps(兆位每秒)的CAN FD网络。CA-IF1043-Q1收发器具有低功耗待机模式，支持ISO 11898-2:2016定义的唤醒序列。CA-IF1043-Q1通过INH管脚输出，可以选择性的使能各种电源系统以节省电池功耗。在低功耗休眠模式下，所有外部器件都被关闭，只有CA-IF1043-Q1处于低功耗状态等待总线唤醒。该器件支持总线故障保护电压±58V,包含许多保护功能，如热关断，TXD显性超时保护和电源欠压保护，以提高器件和CAN的稳定性。

　　02产品特性

　　• 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

　　• 所有器件均支持经典 CAN 和 5Mbps CAN FD(灵活数据速率)

　　• 快速且对称的环路传播时间

　　• 在有负载 CAN 网络中实现更快的数据速率

　　• 工作模式

　　-常规模式

　　-静默模式

　　-INH 输出的低功耗待机模式，支持当地和远程唤醒请求

　　-低功耗休眠模式

　　• 未上电时的理想无源特性

　　-总线和逻辑引脚处于高阻态(无负载)

　　-上电和掉电时总线和 RXD 输出上无毛刺脉冲

　　• 保护特性

　　-总线故障保护：±58 V

　　-VCC,VIO 和 VBAT 电源引脚上具有欠压保护

　　-驱动器显性超时 (TXD DTO) - 数据速率低至 4kbps

　　-TXD 到 RXD 短路诊断

　　-总线短路诊断

　　-总线显性钳位诊断

　　-热关断保护 (TSD)

　　-冷启动诊断(电池先上电)

　　• 接收器共模输入电压：±30 V

　　• 典型循环延迟：130ns

　　• 工作温度范围：-40°C ~125°C

　　• 可提供 SOIC14 和 DFN14 封装

　　03典型应用

　　• 车身电子

　　• 车载网关

　　• 高级辅助驾驶(ADAS)

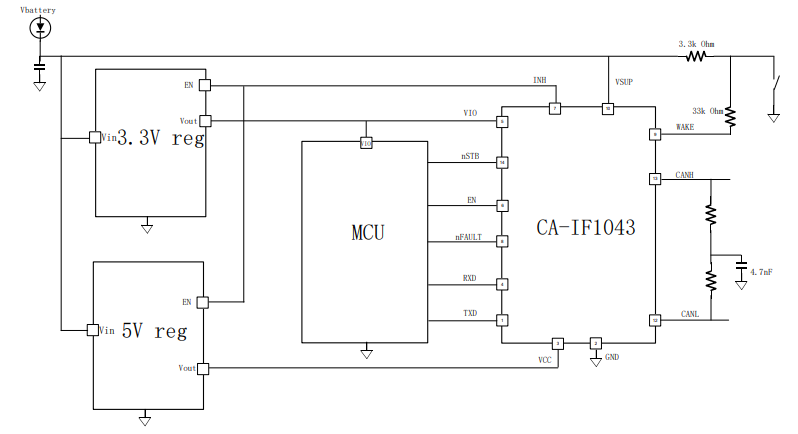

　　04应用框图

川土微电子CA-IF1043-Q1低功耗具有故障保护功能的车规级 CAN 收发器
