如何测量晶振的好坏

发布时间：2025-05-07 14:16
作者：AMEYA360
来源：网络
阅读量：178

　　在购买晶振时，许多客户在挑选晶振的同时，价格肯定希望越低越好，但是在这个价格的基础下，有可能买到劣质的晶振产品或者是不良品。那如何快速辨别晶振的好坏?

如何测量晶振的好坏

　　辨别晶振质量的好坏有两种方法：

　　晶振辨别方法总体为两种：第一种是肉眼识别法(晶振外观识别、印字标识识别、晶振包装风格);第二种是万用表检测法;

　　一、从晶振外观、标识、包装辨别晶振品质

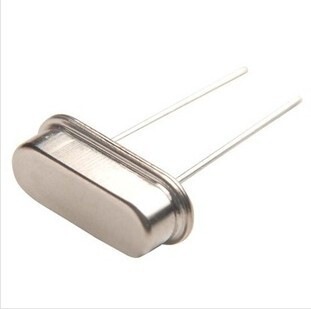

　　(1)晶振外观识别

　　外观检测也是晶振工艺的重要的一环，外观方面的检查，从外壳到基座及引线，有条件的可以使用放大镜观看，从不同角度进行不同方位的检查，光亮程度是否有模糊的地方，外壳是否干净等，新的晶振外表基本没有明显的手印和附带的其他碎屑。其次需要注意外壳和基座之间的压封贴合部分有没有整齐。做工粗糙的晶振，肉眼就可观测到外观有缝隙，压封贴合有不同程度的突起和变形，无光泽、甚至有轻微发黄和氧化的现象即为劣质产品。还有一种是外观二等品，其性能都是好的，只是在外观检测不过关，所以就只能算是外观二等品。

　　(2)印字标识识别

　　正品晶振特征：正品原厂生产的晶振，外壳的正面在晶振检测通过后，才会进入下一道工序，激光印字，印字是采用激光打印的方式进行印字，都是经过激光机器调试后打印，从激光的力度和角度，都是有严格的规格要求，印字大小整体比例合适，清晰整齐，看起来很舒适，突出晶振厂家标识;是为了避免某些晶振有品质问题后，便于客户或者厂家追溯回来，进行产品原因分析。是那些方面引起的，这也是区别。

　　高仿晶振特征：

　　那么高仿的晶振是如何辨别，滥竽充数的晶振都喜欢采用中性的字样，因为不同厂家的激光打印，所调试的激光力度和角度都是不一样，所以高仿的产品都是按照自己随便打印的，印字方面可以当作衡量正品的重要因素。高仿做工方面，外壳通常采用的比较薄、较差的金属材质，激光打字时就很容易打穿晶振的外壳，导致晶振漏气而产生电性能不稳定。

　　(3)晶振包装风格

　　晶振原厂出库的晶振，都是统一要求包装，包装风格外观干净大方，外盒有明显带有公司商标或者公司名称的产品标签，封装标签中含有产品型号、规格大小、精度要求、电阻多少、数量多少、QC检测确认、生产日期等主要晶振参数信息，便于用于客户方面核查入仓和生产、核对，也是产品生产全程可追溯的重要一环。假如外观包装方面来看，外箱破烂，箱子使用次数很多次，多次封箱，每个箱子都不一样，每一批货都有不同的标记，如果连细节方面都不重视的话，肯定也会对这样的包装质量感到担心。因此，可以从包装就能看出对晶振制作的用心、对客户的认真。

　　二、用万用表检测晶振的方法

　　1、用万用表( R×10K档)测晶振两端的电阻值：若为无穷大，说明晶振无短路或漏电;

　　2、用数字电容表(或数字万用表的电容档)测量其电容，一般损坏的晶振容量明显减小(不同的晶振其正常容量具有一定范围，可测量好的得到，一般在几十到几百PF;

　　3、贴近耳朵轻摇，有声音就一定是坏的(内部的晶片已经碎了，还能用的话频率也变了);

　　4、测试输出脚电压。一般正常情况下，大约是电源电压的一半。因为输出的是正弦波(峰值接近源电压)，用万用表测量时,就差不多是一半啦;

　　5、用替换法或示波器测量。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
