帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

Release time：2025-05-06
author：AMEYA360
source：帝奥微
reading：301

　　在智能手机、平板电脑、数码相机等移动设备飞速发展的时代，显示技术成为了各大厂商竞争的关键领域。AMOLED凭借自发光、对比度高、视角广、低功耗节能、响应速度快以及可实现柔性显示等诸多优势，迅速在市场中崛起，逐渐占据了中高端移动设备显示的主导地位。

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

　　DIO53010简介

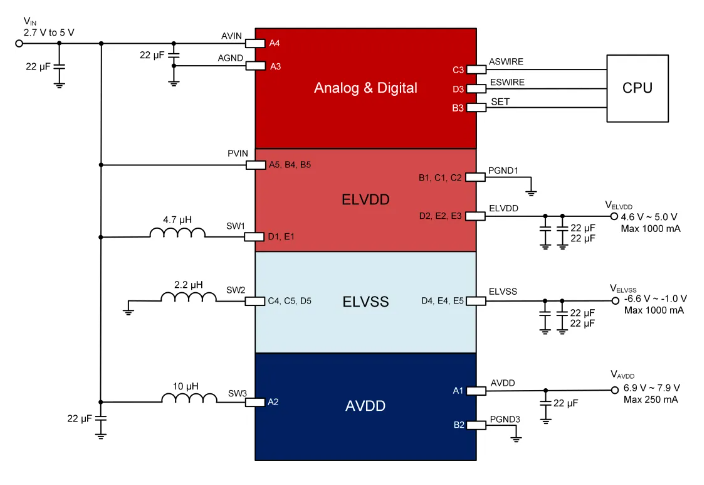

　　DIO53010是一款专为AMOLED 显示供电设计的电源管理芯片，该产品集成了2个升压转换器和1个反相降压-升压转换器，通过数字接口控制引脚可对 3 个转换器的输出电压进行编程。

　　DIO53010支持2.7V~5.0V宽压工作范围，具备出色的瞬态调节能力，是国内首款支持1A持续带载的CSP-25球封装产品。为提高轻载效率，特别当电流不超过50mA时，DIO53010引入了超轻负载模式，可最大限度地提高效率，在该模式下，ELVDD可以根据负载电流在PWM和PFM之间自动切换，同时保持较小的输出纹波。

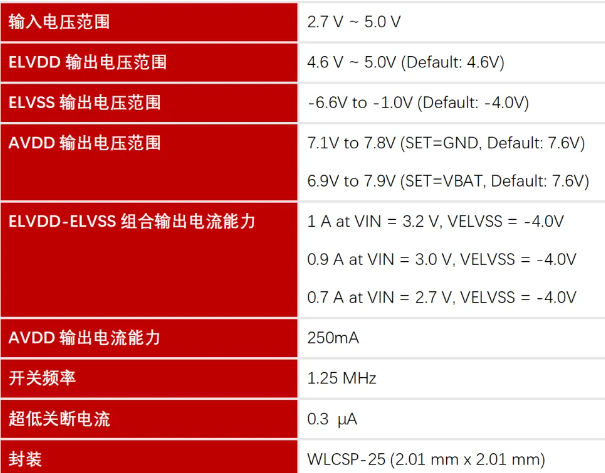

　　DIO53010主要参数

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

　　DIO53010性能解析

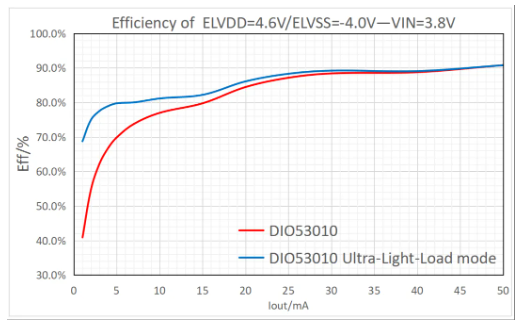

　　1.轻载效率：增加了超轻载模式，可有效提高轻载效率

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010　

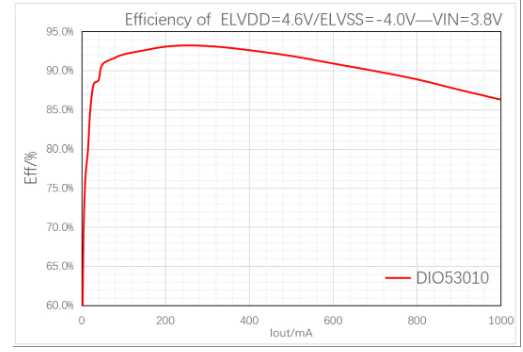

　2. 0~1A带载效率：峰值效率>93%

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

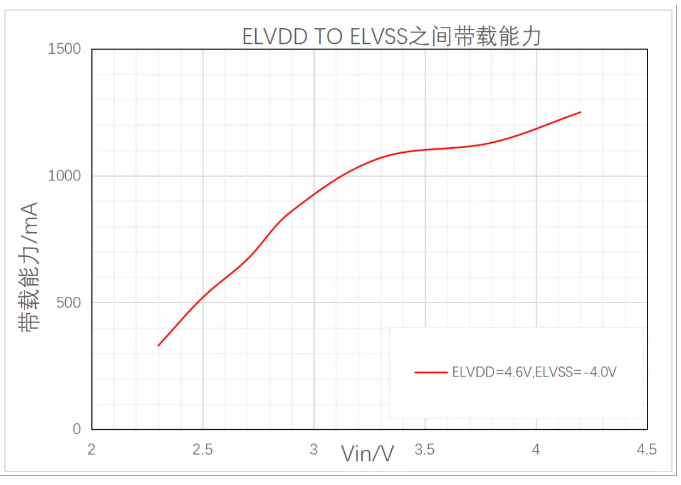

　　3.输入电压 vs. 最大输出电流：输入3.2V时可稳定带载1A

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

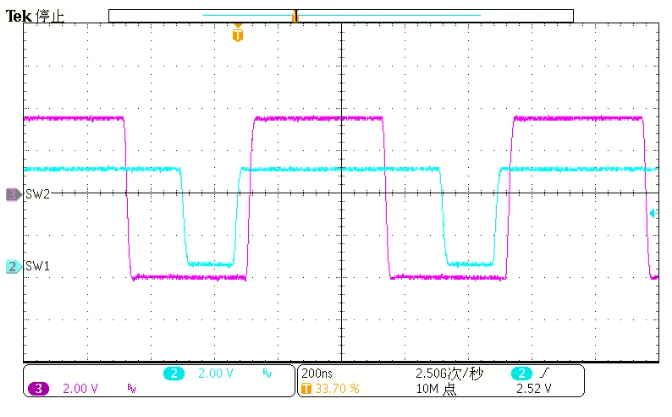

　　4.通过正负压错相及优化SW上升沿，可优化射频干扰

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

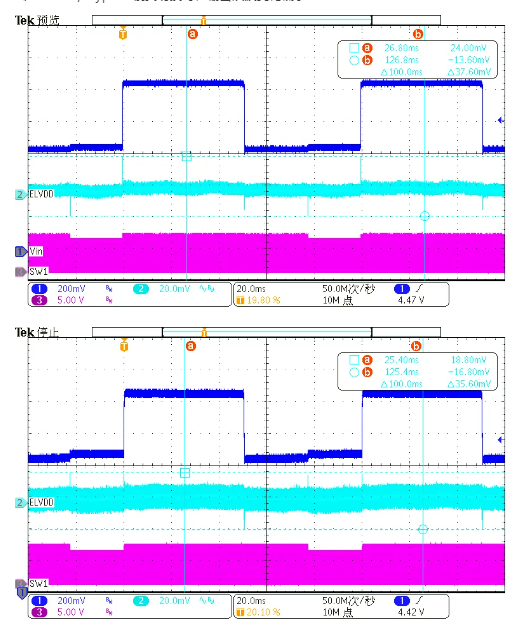

　　5、 Boost / Bypass 模式切换时，输出纹波变化低于20mV

帝奥微25球封装支持1A带载的超高效率AMOLED屏驱动电源-DIO53010

　　DIO53010作为一款专为AMOLED 显示精心打造的驱动电源 IC，凭借其出色的性能、丰富的功能以及紧凑的封装设计，无疑是您在移动设备显示电源解决方案上的理想之选。

（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
