±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

发布时间：2024-03-25 13:02
作者：AMEYA360
来源：思瑞浦
阅读量：1365

　　领先的模拟芯片和嵌入式处理器的产品与方案供应商思瑞浦3PEAK(股票代码：688536)正式推出全新精密电阻阵列——TPR860x系列。TPR860x系列是一款四电阻匹配的电阻阵列，电阻匹配性能表现优异，兼有极低的温漂，可满足工业控制、精密测量和仪器仪表等终端产品对于电压、电流信号采集的需求。

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　TPR860x产品优势

　　TPR860x系列集成了四个独立电阻，专为满足多个电阻阻值精确匹配的应用需求而设计。电阻阵列搭配高精度运放可实现增益倍数的精确设置，从而达到信号的精确采集。TPR860x的典型应用电路图如下：

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　在上述应用电路中，电阻阵列在系统中发挥了关键作用，主要体现在：系统全温下的增益精度、系统全温下的共模抑制比。

　　系统全温下的增益精度

　　电阻匹配比例和匹配比例温漂是影响系统全温范围下的增益精度的关键因素。若选用匹配比例为1%的电阻阵列，则整个系统的分辨率将被限制在7bit以内。在高精度的应用中，需要采取校准措施以减小这些影响，但全温范围的校准成本高昂且难以实现，只能在常温下进行校准。因此，匹配比例的温漂至关重要。

　　为此，TPR860x系列提供了常温下匹配比例误差最大为±0.01%(TPR8601A)，在-40°C 至 125°C温度范围内温漂典型值仅为0.1ppm/°C，最大值为1ppm/°C的出色性能表现，匹配比例温漂分布图如下图所示：

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列


　　系统全温下的共模抑制比

　　电阻阵列共模抑制比匹配度和温漂对系统全温范围内的共模抑制比具有关键影响。对于共模信号范围较大的应用场景，共模抑制比(CMRR)至关重要。电阻阵列匹配的失调会导致共模信号转换为差模信号，从而引入干扰。

　　电阻阵列影响共模抑制比的匹配度定义为:

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　仅考虑电阻阵列时的共模抑制比为：

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　采用四个相同阻值、匹配比例为±1%的电阻，在常温下只能保证40dB的共模抑制比。常温下通过校准，可以消除误差，但高低温下校准的成本高昂，实现较为困难。而TPR860x系列在四个电阻之间均匹配，并在影响共模抑制比的匹配度和温漂性能上表现出色。在全温范围下(-40°C至125°C)，TPR8601A的最大偏差仅为±0.005%,温漂典型值为0.1ppm/°C，最大值为1ppm/°C。分布图可见下图：

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　我们通过构建Gain=1的差分放大系统，利用三种性能不同的电阻阵列，探究评估了电阻阵列对系统增益精度和共模抑制比等性能指标的影响。通过评估发现，TPR860x系列在全温范围下表现良好可靠，可满足在精密测量领域中对系统增益精度和共模抑制比的高要求。

±0.01%匹配精度，±1ppm/°C匹配温漂！思瑞浦发布精密电阻阵列TPR860x系列

　　TPR860x产品性能

　　匹配性能：

　　TPR8601A: 0.0125% Matching at −40°C to +125°C

　　TPR8600/1/2: 0.025% Matching at −40°C to +125°C

　　TPR8603: 0.03% Matching at −40°C to +125°C

　　匹配温漂：0.1ppm/°C(Typ), 1ppm/°C(Max)

　　工作耐压范围: -60 V to +60V

　　工作温度范围: −40°C to 125°C

　　TPR860x系列产品可提供样品及评估板服务，请联系思瑞浦代理商021-64016692。

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：上海雷卯：USB4高速接口静电浪涌保护方案

下一篇：德州仪器计划大规模将GaN芯片生产由6英寸转换成8英寸

在线留言询价

相关阅读
轻松识别车载负载状态，精准测试电流变化！思瑞浦推出车规四通道高压侧电源开关TPS42Q20Q
行业新闻

轻松识别车载负载状态，精准测试电流变化！思瑞浦推出车规四通道高压侧电源开关TPS42Q20Q

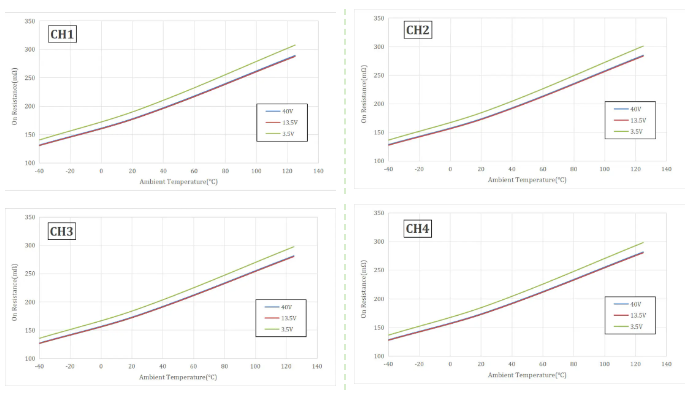

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK(股票代码：688536)推出TPS42Q20Q 汽车级40V/160mΩ四通道高压侧电源开关，符合AEC-Q100 Grade1认证，支持4V-40V宽输入电压及-40°C至+125°C工作温度。产品集成四通道独立控制、高精度电流检测(±3%@500mA)及多重故障保护，专为车身控制、ADAS摄像头、工业自动化等多负载场景设计，显著提升系统集成度与可靠性。　　01TPS42Q20Q产品优势　　汽车级高可靠性　　支持4路独立控制通道(IN1-IN4)，每通道导通电阻 160mΩ@25°C，可同步驱动多路负载(如车窗电机、车灯)。ETSSOP28封装优化散热设计，热阻低至15°C/W(θJB)，支持全通道并行工作。　　精准电流检测　　版本A(TPS42Q20AQ)每通道独立故障指示(ST1-ST4)，实时反馈开路/短路/过温异常。　　版本B(TPS42Q20BQ)通过SEH/SEL引脚选择监测通道，CS引脚提供±3%@500mA电流检测精度。　　多重保护机制　　阻性负载的过载与短路保护机制(如加热器/PTC元件)：可调电流限制(0.5A–2.5A/通道)，精度±15%@500mA，精准匹配负载功率。　　容性负载保护机制：±36V反向电压保护+48V负载突降耐受(400ms)，防止电压瞬变损坏器件。短路到地时触发快速开环响应(1μs)，立即切断电流，防止过热损坏。　　感性负载保护机制(如电机/继电器)：短路到电池时，承受持续2.5A反向电流(60s内)，保护电路不被击穿。　　6kV ESD防护、过温自恢复/锁存模式(THER引脚控制)。　　灵活控制与低功耗设计　　可调电流限制0.5A-2.5A/通道，精度±15%@500mA。　　关断模式待机电流仅0.5μA(常温)，DEN引脚全局控制诊断功能，禁用时功耗降至 500nA。　　02TPS42Q20Q产品特性　　•输入电压范围：4V-40V(最大48V耐压)　　•导通电阻：160mΩ@25°C(常温)，260mΩ@150°C(高温)　　•工作温度：-40°C至+125°C(环境温度)　　•电流检测精度：±3%@500mA，±8%@50mA　　•封装选项：ETSSOP28(热增强型)　　03TPS42Q20Q典型应用　　TPS42S40Q专为汽车电子与工业控制设计，典型应用包括：　　车身控制：四路独立驱动车窗、座椅、灯光模块。　　ADAS系统：环视摄像头供电与短路保护。　　工业自动化：多电机同步控制、分布式电源管理。
