常见贴片电容封装尺寸及容量

发布时间：2022-07-19 14:35
作者：Ameya360
来源：网络
阅读量：3952

　　常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片纸介多层电容。本文Ameya360电子元器件采购网将对贴片电容封装尺寸及容量予以介绍。

常见贴片电容封装尺寸及容量

　　瓷片电容

　　材质：瓷片；

　　外形：一般为长方形；

　　特征：表面没有丝印，没有极性；

　　颜色：主要有褐色、灰色、淡紫色等。

　　尺寸大小：根据封装尺寸。

　　基本单位：pF。


常见贴片电容封装尺寸及容量

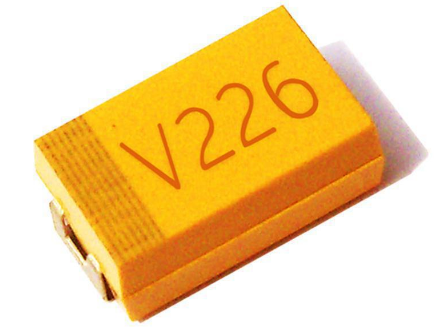

　　贴片钽电容

　　材质：钽；

　　外形：一般为长方形；

　　特征：表面有丝印，有极性；

　　颜色：主要有黑色、黄色等。

　　极性判别：钽电容表面一般有一条丝印线（白色、黄色等）标记电容的正极，并且丝印有电容值和工作电压。

　　尺寸大小：根据封装尺寸。

　　基本单位：pF。


常见贴片电容封装尺寸及容量

　　贴片电解电容

　　材质：电解质；

　　外形：一般为圆柱形；

　　特征：表面有丝印，有极性，外观上可见铝制外壳；

　　颜色：主要有黑色、黄色等。

　　极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

　　尺寸大小：根据封装尺寸。

　　基本单位：uF。

常见贴片电容封装尺寸及容量

　　贴片纸介多层电容

　　材质：纸质；

　　外形：一般为椭圆形或方形；

　　特征：表面有丝印，无极性，有厂家标识；

　　颜色：椭圆形一般为银白色有金属光泽，方形一般为褐色。

　　极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

　　尺寸大小：根据封装尺寸（一般尺寸较大）。

　　基本单位：uF。
