思瑞浦推出I3C电平转换器TPT29606，赋能<span style='color:red'>服务器</span>通信应用

行业新闻

思瑞浦推出I3C电平转换器TPT29606，赋能服务器通信应用

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK(股票代码：688536)推出面向I3C应用的电平转换芯片TPT29606，可以传输开漏(Open-Drain)信号和推挽(Push-Pull)信号，兼容I2C和SPI等应用场景，支持最低0.72V供电电压，最高26Mbps的传输速率，广泛应用于服务器、路由器、存储、PC等领域。　　01 TPT29606产品优势　　更低的输入电压范围　　VCCA和VCCB允许的输入电压范围低至0.72V，芯片极限耐压高达2.5V，有效减小因为输入过冲而导致芯片失效的可能性，静态功耗也仅有μA级别，非常适合I3C或者其他有低压电平转换需求的应用场景。　　兼容多种总线和更高的传输速率　　TPT29606除了满足I3C总线的电平转换需求外，还向下兼容I2C协议，此外还适用于SPI、SMBus、PMBus等多种场景。其中对于I3C总线应用，支持最高12.5MHz的传输速率;对于SPI总线应用，速率则高达26MHz。　　电气隔离，自动方向检测　　当芯片使能引脚OE或者任意一路VCCx为低电平，所有I/O引脚会进入高阻状态，实现芯片两端隔离的功能。另外芯片的VCCA和VCCB没有上电时序要求，使用过程中也会自动检测信号的传输方向进行切换，无需方向控制，使系统设计变得更加简单。　　更高的ESD和Latch-up能力　　TPT29606的HBM(ANSI/ESDA/JEDEC JS-001)高达±7kV，CDM(ANSI/ESDA/JEDEC JS-002)也达到±1.5kV，Latch-up(JESD78)更是高达±600mA，大幅度提升了客户系统的鲁棒性。　　02 TPT29606产品特性　　•适用场景：I3C、I2C、SPI、SMBus、PMBus、etc.　　•通道数量：2 channels　　•输入电压范围：VCCA支持0.72~1.98V、VCCB支持0.72~1.98V(VCCA ≤ VCCB)　　•温度范围：-40℃ ~ 125℃　　•封装形式：SOT23-8、DFN1.4*1-8　　03 TPT29606典型应用　　TPT29606可满足包括I3C在内的多种总线电平转换要求。芯片内部设计了上升/下降沿加速电路，当检测到上升沿时，芯片内部通过单稳态电路控制加速电路开启，总线电平被迅速上升到VCCX。上升沿加速电路关闭后，总线通过内部10kΩ的上拉电阻维持高电平。该上拉电阻仅在 VCCA 和 VCCB都上电、OE 为高电平，且总线为高电平的情况下才被启用，在低电平期间自动禁用，以减小功耗。对于I3C应用，无需额外的外部上拉电阻。对于I2C应用，仍需保留外部上拉电阻。图1 TPT29606内部功能框图　　当VCCA或者VCCB中的任何一路断开连接的时候，芯片会自动进入power-down模式并同时关闭所有的输出接口，对外部电路提供保护。如果不需要进行使能控制，OE可以直接连接到VCCA，如果需要控制可以连接到GPIO。　　TPT29606针对I3C、I2C和SPI的典型应用分别如下图：图2 TPT29606的I3C应用推荐电路图3 TPT29606的I2C应用推荐电路图4 TPT29606的SPI应用推荐电路

关键词：

思瑞浦

发布时间：2025-08-12 09:24 阅读量：291 继续阅读>>

AI<span style='color:red'>服务器</span>等高性能IT设备应用，村田推荐这款小型化、大容量、耐高温的0402英寸MLCC

行业新闻

AI服务器等高性能IT设备应用，村田推荐这款小型化、大容量、耐高温的0402英寸MLCC

　　株式会社村田制作所开始量产尺寸仅为0402英寸(1.0×0.5mm)且容值为47µF的多层陶瓷电容器(MLCC)。该规格的产品是本公司初款、也是产业内抢先面世的小型化、大容值MLCC(本公司调查截止至2025年7月9日)。由于可在高至105°C的高温环境下使用，因此，该电容器可置于芯片附近，特别适合数据中心(包括AI服务器)在内的各种高性能IT设备，以及其它多种民用设备。　　点击图片，了解最高使用温度105°C、温度特性为X6S的GRM158C80E476ME01产品详情。　　近年来，包括AI服务器在内的各种可应用于数据中心的高性能IT设备的部署速度不断加快。由于这些设备搭载了许多元器件，因此需要在有限的电路板上实现效率较高的元器件布放;所以对于电容器，除了需要满足小型化和大容量化的需求外，还需要满足能够在电路板或芯片发热导致的高温环境下稳定使用的高可靠性要求。　　为了满足这些需求，村田通过开发专有的陶瓷介电层及内部电纤薄层化技术，开始量产业内抢先面世的尺寸仅为0402英寸而最大容值则可高至47µF的突破性MLCC产品：　　相比于容值同为47µF的村田过往产品(0603英寸)，本产品的实装面积减少了约60%。　　此外，与尺寸同为0402英寸的村田过往产品(22µF)相比，本产品的容值提升约2.1倍。　　更重要的是，由于可在最高105°C的高温环境下使用，因此可以将本产品置于芯片附近，有助于提升客户产品及设备的性能。　　规格　　主要特长　　小型化0402英寸且电容值可达47µF的多层陶瓷电容器(MLCC)业内抢先实现量产　　可在最高105°C的高温环境下使用，因此可以将该电容器置于芯片附近　　可用于多种民用设备，如数据中心(包括AI服务器)在内的各种高性能IT设备　　村田今后将继续推进多层陶瓷电容器的小型化、容量扩大及高温耐受性的提升，并致力于扩充产品组合来满足市场需求，并为电子设备的小型化、高性能化和多功能化做出贡献。

关键词：

村田电子

发布时间：2025-07-23 13:03 阅读量：412 继续阅读>>

晶振在<span style='color:red'>服务器</span>的应用

行业新闻

晶振在服务器的应用

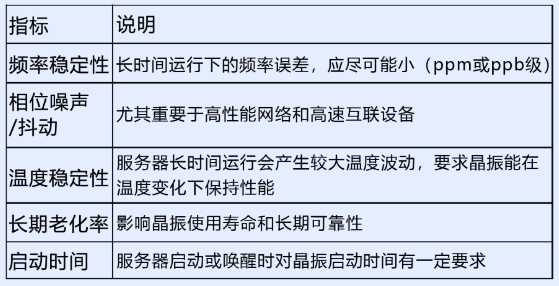

　　一、引言　　晶体振荡器(简称晶振，Crystal Oscillator)是现代电子设备中不可或缺的元件之一。在服务器系统中，晶振扮演着“时间基准”的角色，为整个系统提供稳定、精确的时钟信号。随着数据中心规模的扩大和对高可靠性、高性能的需求不断提升，晶振在服务器中的作用也愈加重要。　　二、晶振的基本原理　　晶振通常使用石英晶体，其具备压电效应，能在施加电压后产生机械振动。通过电路将机械振动转换为频率非常稳定的电信号，就形成了系统所需的时钟信号。晶振频率通常从几十kHz到几百MHz不等。　　三、服务器中晶振的主要应用场景　　1.主板时钟生成　　服务器主板上需要多个时钟信号，用于协调处理器、内存、PCle总线、网络控制器等多个模块的运行。晶振通过PLL(锁相环)电路生成多个不同频率的时钟信号，以保证各组件之间的同步。　　2.处理器与芯片组同步　　CPU 和芯片组需要稳定的基准频率进行高速数据交换。晶振为这些模块提供核心时钟信号，频率的稳定性直接影响处理器性能与数据一致性。　　3.网络通信时钟　　服务器网络接口卡(NIC)通常要求高精度的时间同步，特别是在高频交易、数据同步等应用场景中。晶振为网络 PHY 和 MAC层提供高精度的时钟，是实现精准网络同步的关键部件。　　4.存储控制与数据完整性　　RAID控制器、NVMe控制器等存储子系统依赖精确的　　时钟信号进行数据调度与纠错处理。高质量晶振可以　　提高存储系统的稳定性和数据完整性。　　5.分布式时间同步　　在现代分布式计算架构中(如HPC、高频交易平台)，需要使用PTP (Precision Time Protocol) 或NTP (Network Time Protocol)进行时间同步。高稳定性晶振(如OCXO)作为本地时间基准，有助于降低时间漂移，提高系统整体协同效率。　　四、关键指标要求　　在服务器环境中使用晶振时，需要关注以下几个关键技术指标：　　五、服务器上常见的晶振基准频率　　在服务器中，晶振和时钟电路用于为不同子系统提供精确和稳定的频率。这些频率通常不止一个，主要包括以下频率：　　六、结语　　晶振虽然只是服务器中的一个小元件，但其作用至关重要。无论是数据处理、网络通信还是时间同步，稳定可靠的时钟信号都是系统运行的基础。随着服务器性能的不断提升，对晶振的性能要求也在不断提高。选用合适的晶振解决方案，是保障服务器系统长期稳定运行的关键之一。

关键词：

晶振

发布时间：2025-07-04 15:08 阅读量：428 继续阅读>>

极海G32R501双向数字电源解决方案赋能AI<span style='color:red'>服务器</span>及电源应用创新

行业新闻

极海G32R501双向数字电源解决方案赋能AI服务器及电源应用创新

　　6月26日，Big-Bit商务网主办的2025中国电子热点解决方案创新峰会在东莞召开，峰会以“核心智变、能效跃迁”为主题，聚焦光储充、800V超充、AI服务器、BMS、智能汽车照明与汽车中小电机电控应用。　　峰会期间，珠海极海半导体有限公司(以下简称“极海”)携芯片级解决方案亮相现场展区，包含：48V/50A双向电源、800W一拖二微型逆变器、低压无感双电机、交流充电桩、UPS电源、6.6kW双向OBC、ADB前灯控制模块、汽车尾灯、电动车钠离子电池保护板等。　　同时，在“AI服务器与电源技术创新研讨会”分论坛上，极海高级市场经理Evan Zhao发表了题为《极海G32R501双向数字电源解决方案赋能AI服务器及电源应用创新》的主题演讲。他在演讲中指出：随着人工智能算力需求不断增长，AI服务器在数据处理和模型训练中变得尤为关键; 与此同时，行业对电源管理提出高效、绿色、智能等更高要求，传统电源难以再满足需求。而极海G32R501双向数字电源量产级参考方案，符合80 Plus钛金能效标准，凭借高效率、高可靠、高转换率、低噪声和高性价比等优势，有助于提升AI服务器及电源的性能与能效，加速行业的应用创新与突破。　　G32R501双向数字电源量产级参考方案　　搭载单颗G32R501实时控制双核MCU作为主控芯片，方案采用两相交错的图腾柱PFC和LLC谐振变换器，结合传统硅MOSFET，实现两级变换器双向软开关及同步整流技术;支持高效能量转换，整流/逆变模式峰值效率>96.5%，额定工作效率>96%，各工况效率完全符合80 Plus钛金能效标准;同时配备全面的输入/输出保护和软启动功能，可广泛适用于通信电源、AI服务器电源、便携式储能、以及砖模块电源等应用中。

关键词：

极海

发布时间：2025-06-30 11:51 阅读量：550 继续阅读>>

ROHM开发出适用于AI<span style='color:red'>服务器</span>48V电源热插拔电路的100V功率MOSFET

行业新闻

ROHM开发出适用于AI服务器48V电源热插拔电路的100V功率MOSFET

　　~兼具更宽SOA范围和更低导通电阻，被全球知名云平台企业认证为推荐器件~　　全球知名半导体制造商ROHM(总部位于日本京都市)于6月3日宣布，开发出100V耐压的功率MOSFET*1“RY7P250BM”，是AI服务器的48V电源热插拔电路*2以及需要电池保护的工业设备电源等应用的理想之选。　　RY7P250BM为8×8mm尺寸的MOSFET，预计该尺寸产品未来需求将不断增长，可以轻松替代现有产品。另外，新产品同时实现了更宽SOA范围*3( 条件：VDS=48V、Pw= 1ms/10ms) 和更低导通电阻(RDS(on))*4，由此既可确保热插拔(电源启动)工作时的更高产品可靠性，又能优化电源效率，降低功耗并减少发热量。　　为了兼顾服务器的稳定运行和节能，热插拔电路必须具有较宽的SOA范围，以承受大电流负载。特别是AI服务器的热插拔电路，与传统服务器相比需要更宽的SOA范围。RY7P250BM的SOA在脉宽10ms时可达16A、1ms时也可达50A，实现业界超优性能，能够应对以往MOSFET难以支持的高负载应用。　　RY7P250BM是具有业界超宽SOA范围的MOSFET，并且实现了更低导通电阻，从而大幅降低了通电时的功率损耗和发热量。具有宽SOA范围的普通8×8mm尺寸100V耐压MOSFET的导通电阻绝大多数约为2.28mΩ ，而RY7P250BM 的导通电阻则降低了约18% —— 仅有1.86mΩ ( 条件： VGS=10V 、ID=50A 、 Tj=25℃)。这种低导通电阻有助于提升服务器电源的效率、减轻冷却负荷并降低电力成本。　　与此同时，RY7P250BM还被全球知名云平台企业认证为推荐器件，预计未来将在AI服务器领域得到更广泛的应用。在注重可靠性与节能的服务器领域中，RY7P250BM更宽SOA范围与更低导通电阻的平衡在云应用中得到了高度好评。　　新产品已经暂以月产100万个的规模投入量产(样品价格800日元/个，不含税)。前道工序的生产基地为ROHM Co., Ltd.(日本滋贺工厂)，后道工序的生产基地为OSAT(泰国)。另外，新产品已经开始通过电商进行销售，通过电商平台均可购买。　　未来，ROHM将继续扩大适用于服务器和工业设备48V电源的产品阵容，通过提供效率高且可靠性高的解决方案，为建设可持续ICT基础设施和节能贡献力量。　　<开发背景>　　随着AI技术的飞速发展，数据中心的负载急剧增加，服务器功耗也逐年攀升。特别是随着配备生成式AI和高性能GPU的服务器日益普及，如何兼顾进一步提升电力效率和支持大电流这两个相互冲突的需求，一直是个难题。在此背景下，相较传统12V电源系统具有更高转换效率的48V电源系统正在加速扩大应用。另外，在服务器运行状态下实现模块更换的热插拔电路中，需要兼具更宽SOA范围和更低导通电阻的 MOSFET，以防止浪涌电流*5和过载时造成损坏。新产品“RY7P250BM”在8×8mm尺寸中同时具备业界超宽SOA范围和超低导通电阻，有助于降低数据中心的功率损耗、减轻冷却负荷，从而提升服务器的可靠性并实现节能。　　<产品主要特性>　　<应用示例>　　・AI(人工智能)服务器和数据中心的48V系统电源热插拔电路　　・工业设备48V系统电源(叉车、电动工具、机器人、风扇电机等)　　・AGV(自动导引车)等电池驱动的工业设备　　・UPS、应急电源系统(电池备份单元)　　<电商销售信息>　　发售时间：2025年5月起　　新产品在其他电商平台也将逐步发售。　　产品型号：RY7P250BM　　<关于EcoMOS™品牌>　　EcoMOS™是ROHM开发的Si功率MOSFET品牌，非常适用于功率元器件领域对节能要求高的应用。 EcoMOS™产品阵容丰富，已被广泛用于家用电器、工业设备和车载等领域。客户可根据应用需求，通过噪声性能和开关性能等各种参数从产品阵容中选择产品。　　・EcoMOS™是ROHM Co., Ltd.的商标或注册商标。　　<术语解说>　　*1)功率MOSFET　　适用于功率转换和开关应用的一种MOSFET。目前，通过给栅极施加相对于源极的正电压而导通的Nch MOSFET是主流产品，相比Pch MOSFET，具有导通电阻小、效率高的特点。因其可实现低损耗和高速开关而被广泛用于电源电路、电机驱动电路和逆变器等应用。　　*2)热插拔电路　　可在设备电源运转状态下实现元器件插入或拆卸的、支持热插拔功能的整个电路。由MOSFET、保护元件和接插件等组成，负责抑制元器件插入时产生的浪涌电流并提供过流保护，从而确保系统和所连接元器件的安全工作。　　*3)SOA(Safe Operating Area)范围　　元器件不损坏且可安全工作的电压和电流范围。超出该安全工作区工作可能会导致热失控或损坏，特别是在会发生浪涌电流和过电流的应用中，需要考虑SOA范围。　　*4)导通电阻(RDS(on))　　MOSFET工作(导通)时漏极与源极间的电阻值。该值越小，工作时的损耗(功率损耗)越少。　　*5)浪涌电流(Inrush Current)　　在电子设备接通电源时，瞬间流过的超过额定电流值的大电流。因其会给电源电路中的元器件造成负荷，所以通过控制浪涌电流，可防止设备损坏并提高系统稳定性。

关键词：

ROHM

发布时间：2025-06-04 09:42 阅读量：541 继续阅读>>

华润微第6代高性能SGT MOS产品，保障AI<span style='color:red'>服务器</span>电源高效可靠运行

行业新闻

华润微第6代高性能SGT MOS产品，保障AI服务器电源高效可靠运行

　　随着训练与推理端的算力需求越来越大，AI芯片的功率持续攀升，具有更高功率密度、更高效率的大功率服务器电源会持续迭代，以满足日益增长的市场需求。根据2025年欧陆通的研究报告，2027年全球AI服务器电源和全球服务器电源市场规模分别有望达783.13亿元和911.83亿元。华润微电子功率器件事业群(以下简称PDBG)凭借在MOSFET领域的深厚技术积累，推出新一代25V SGT MOSFET产品CRSK010NE2L6。该产品的开关损耗更低、UIS性能优异，适用于AI计算服务器DC-DC二次电源及砖块电源等高频电源领域，保障设备高效可靠运行。　　一、产品简介　　PDBG依托12吋功率器件晶圆生产线的技术优势，加速中低压SGT G6平台的产业化进程。此次推出的CRSK010NE2L6是基于公司第6代SGT技术平台的最新成果，综合性能大幅提升。相比上一代产品，CRSK010NE2L6在Ciss、Crss、Rg以及体二极管软度等方面显著优化，可为MHz级高频电源领域提供更高效、更可靠的解决方案。　　△产品封装外形　　二、产品优势　　01产品性能显著提升　　(1)体二极管特性：在DC-DC应用中，SR MOSFET的体二极管会参与续流工作。PDBG针对客户需求，对体二极管进行了优化。实测波形显示，CRSK010NE2L6在反向恢复阶段，体二极管的反向恢复特性更“软”，能有效降低Vds尖峰，提升系统可靠性。同时，其DS振荡幅度更小，电磁干扰(EMI)表现更优。虽然CRSK010NE2L6的体二极管VF参数与竞品A相当，但凭借更高的软度因子，其Vrrm电压尖峰显著降低，对抑制Vds尖峰效果显著。　　(2) 开关特性：CRSK010NE2L6 VS竞品A开关特性对比实测数据如下：　　△实测关断对比波形：CRSK010NE2L6 vs 竞品A(绿)　　从CRSK010NE2L6与竞品A的开关特性实测波形以及开关时间对比来看，CRSK010NE2L6通过优化开关特性参数，显著提升开关速度。这一改进有效减少了MOSFET开关过程中的电流与电压的交叠时长，从而降低了MOSFET的开关损耗，在高频应用场景中，这一优势尤为突出，大幅降低了电源系统的整体损耗。　　(3)UIS能力：CRSK010NE2L6与竞品A从UIS的实测数据如下：　　△实测UIS波形(CRSK010NE2L6 264A未失效波形)　　△实测UIS波形(竞品A 263A未失效波形)　　CRSK010NE2L6的Rsp略优于竞品，PDBG通过创新产品设计和结构优化调整，优化UIS性能，提升了器件的鲁棒性，加强系统的冗余可靠性。这一技术突破不仅提升了产品性能，更实现了成本优化，为客户提供兼具高性能与高性价比的解决方案，助力客户综合竞争力提升。　　02技术亮点　　先进12吋fab低压小线宽工艺　　产品采用ONO resurf 结构　　Rsp值已达到行业优异水平　　薄片工艺，减薄厚度50um　　三、应用领域　　CRSK010NE2L6广泛适配高频电源应用领域，如AI计算服务器DC-DC二次电源模块(buck)、砖块电源等。

关键词：

华润微

发布时间：2025-06-03 13:07 阅读量：988 继续阅读>>

AI+时代，兆易创新存储助力AI<span style='color:red'>服务器</span>创新升级

行业新闻

AI+时代，兆易创新存储助力AI服务器创新升级

　　在人工智能技术重构全球算力格局的当下，AI服务器作为支撑大模型训练、云端推理及边缘计算的核心基础设施，正迎来部署规模的爆发式增长。其硬件架构的复杂化与性能需求的指数级提升也对存储组件提出了多维度挑战：从启动引导的低延迟读取到算力核心的高频数据交互，从紧凑空间的高密度集成到高温环境的长期稳定运行。而SPI NOR Flash凭借在高速读写、功耗控制及可靠性上的综合优势，正在成为AI服务器硬件生态中不可或缺的关键一环。　　在AI技术浪潮的驱动下，全球AI计算硬件市场呈现爆发式增长。2024年成为AI PC元年，行业渗透率在2025年有望突破50%。同时，AI服务器与DS一体机产品亦迎来全面爆发。据Gartner与集邦咨询(TrendForce)数据显示，2024年全球AI服务器出货量约165.3万台，在2,164亿美元全球服务器市场中占比高达65%，远超通用服务器。另有机构预测，2028年全球服务器市场规模将增至3,328.7亿美元，AI服务器份额将进一步提升至近70%，持续主导市场增长。　　从产业链上游资本动向观察，微软、谷歌等头部云服务商正加速AI服务器布局：2024年微软AI服务器出货占比预计达20.2%;谷歌2025年GB200服务器采购量或达 7,000-8,000 台;Meta将2024年资本支出提升至380-400亿美元，其中AI服务器采购占比预计10.8%。此类战略性投入直接推动AI服务器对高性能存储组件的需求呈指数级增长。　　兆易创新市场部产品经理田玥表示，AI服务器将为SPI NOR Flash提供多重应用空间，包括启动引导、算力核心、网络交互、管理监控等关键环节。在主板BIOS/UEFI固件存储中，SPI NOR Flash通常用于存储服务器启动引导程序、硬件配置及底层驱动等相关数据。在GPU加速器中，SPI NOR Flash用于存储AI芯片固件、驱动及轻量化模型参数碎片，满足训练、推理过程中频繁调用的需求。而在智能网卡(DPU)与网络控制器中，SPI NOR Flash承载网卡固件、协议栈及卸载引擎配置，凭借SPI/QPI接口与控制器的强兼容性，可快速加载协议栈以减少高速数据传输延迟;针对基板管理控制器(BMC)与管理子系统，SPI NOR Flash存储独立于主 CPU 运行的监控固件及状态参数，满足数据中心复杂环境下监控的需求。　　GPU和DPU将是SPI NOR Flash应用增长最快的领域。在云端AI服务器的高密度GPU运算场景中，高频数据交互催生SPI NOR Flash的差异化需求，如8个英伟达A100组成的GPU模组中，就有4种不同容量组合的SPI NOR Flash在使用，以保障高速数据传输与计算协同稳定性。与此同时，作为云端服务器标配的数据处理单元DPU，因云端处理与GPU加速的异构计算特性，对存储方案提出分级需求：256Mb至2Gb容量适配数据缓存与临时存储的高频交互场景，8Mb至32Mb容量则满足轻量化控制代码的存储需求，通过精准匹配任务负载的分级策略，实现数据处理效率与硬件成本的优化平衡。　　通过参与开放计算项目(OCP)等开源硬件生态，SPI NOR Flash产品也在加速融入全球 AI 基础设施供应链。以2012年由 Facebook发起的OCP NIC项目为例，其标准化OCP接口设计支持面板级模块化插入服务器机箱，通过开源硬件架构推动数据中心基础设施的高效构建。在此项目中，兆易创新的GD25LB256E 等产品与 DPU 芯片形成协同方案，为数据处理单元提供适配的存储支持，进一步释放开源硬件生态下的市场机遇。　　AI服务器的技术演进推动SPI NOR Flash需求持续升级：针对紧凑空间设计，需提供小尺寸封装与高容量集成的产品方案;耐高温性能适配数据中心高温环境;面对高速信号传输中的干扰与衰减问题，需强化驱动能力以保障信号完整性;针对高安全敏感市场，数据加密功能需求显著提升;同时，BMC管理模块与DPU卡等场景对8-32Mb小型容量闪存的需求持续增多，推动产品向轻量化、定制化方向发展。　　当前，兆易创新拥有业界领先的SPI NOR Flash产品矩阵，涵盖从512Kb到2Gb的全容量范围，支持3V、1.8V、1.65~3.6V、1.8V VCC&1.2V VIO、1.2V等多电压方案，并具备RPMC(可靠电源管理控制)、SFDP(串行闪存接口协议)等先进技术，满足AI服务器在高温、高负载环境下的稳定性要求。　　以具体产品为例，兆易创新针对低电压应用需求推出1.2V SPI NOR Flash两大产品系列：若追求极致低功耗，可选用VCC与VIO均为1.2V的GD25UF系列;若需兼顾低功耗与性能表现，则推荐采用1.8V VCC搭配1.2V VIO的GD25/55NF系列。此外，在高速数据传输领域，GD25/55T及GD25/55LT系列可提供高达200MB/s的数据吞吐量，而GD25/55X与GD25/55LX 系列则进一步将吞吐量提升至400MB/s，满足不同场景下的高速读写需求。　　自2008年推出国内首颗SPI NOR Flash以来，兆易创新历经多年的研发和市场拓展，已成为SPI NOR Flash全球市场占有率排名第二的芯片厂商，凭借270亿颗累计出货量的成熟经验，为AI服务器厂商提供可靠的量产保障与定制化解决方案。　　这一成绩源自兆易创新构建的稳定高效全球供应链体系。兆易创新已建立 ESG 风险管理体系，目标是2030年实现 50%以上供应商通过 RBA(责任商业联盟)认证。其全球供应链网络覆盖15+顶尖晶圆及封测厂商，并且公司依托合肥产品测试中心的27项核心测试能力，持续确保产品性能与交付稳定性。田玥表示，兆易创新通过多元化供应商策略与本地化生产布局，为AI服务器厂商提供稳定的供应链支持，助力全球AI算力基础设施在稳定性与绿色低碳目标上实现平衡发展。　　田玥最后表示，兆易创新凭借对AI服务器存储需求的深度理解、领先的产品矩阵及前瞻性布局，正成为AI算力革命的核心存储合作伙伴，其技术创新与生态协同将持续赋能全球AI基础设施的规模化落地与升级。

关键词：

兆易创新

发布时间：2025-04-28 11:36 阅读量：475 继续阅读>>

江西萨瑞微电子SiC 和 GaN赋能AI<span style='color:red'>服务器</span>电源系统

行业新闻

江西萨瑞微电子SiC 和 GaN赋能AI服务器电源系统

　　01AI服务器电源的核心挑战与技术需求　　超高功率密度：单机架功率已从传统服务器的数千瓦提升至数十千瓦(如英伟达DGX-2需10kW，未来GB300芯片预计达1.4kW单芯片功耗)，要求电源方案在有限空间内实现高效能量转换。　　高频化与高效率：单个 GPU 的功耗将呈指数级增长，到 2030 年将达到约 2000 W，而 AI 服务器机架的峰值将达到惊人的 >300 kW。这些要求对数据中心机架的 AC 和 DC 配电系统进行新的架构更改，重点是减少从电网到核心的转换和配电功率损耗。为降低损耗并适配GPU/TPU的高频运算，电源转换频率逐步提升至MHz级，同时需将转换效率从传统的96%提升至98%以上，以减少散热成本与碳排放。　　高压化与稳定性：输入电压向800V DC-HVDC(高压直流)演进，输出电压则需精准降至芯片级所需的0.8V-12V，要求器件具备宽电压范围适应性与低噪声特性。　　02PSU的拓扑图及演变　　图 2(a)显示了开放计算项目 (OCP) 机架电源架构的示例图。每个电源架由三相输入供电并容纳多个 PSU;每个 PSU 由单相输入供电。机架向母线输出直流电压(例如 50 V)，母线还连接到 IT 和电池架。　　AI 趋势要求 PSU 进行功率演进，如图 2(b)所示。让我们通过实施拓扑和设备技术建议的示例来介绍这些 PSU 的每一个代。　　AI 服务器机架 PSU 的趋势和功率演进　　第一代 AI PSU 高效电能转换基石　　在第一代 AI PSU(2010-2018 年)的硅基架构框架下，实现5.5-8kW 功率、50V 输出、277V 单相输入　　当前的AI服务器PSU大多遵循ORv3-HPR标准[9]。相较于先前的ORv3 3 kW标准[9]，该标准的大部分要求(包括输入和输出电压以及效率)保持不变，但增加了与AI服务器需求相关的更新，例如，更高的功率和峰值功率要求(稍后详述)。此外，由于与BBU架的通信方式有所调整，输出电压的调节范围变得更窄。　　尽管每个电源架都通过三相输入(400-480 Vac L-L)供电(见图2)，但每台PSU的输入仍为单相(230-277 Vac)。图3展示了符合ORv3-HPR标准的第一代PSU的部署示例：PFC级可以采用两个交错的图腾柱拓扑结构，其中，650V CoolSiC™ MOSFET用于快臂开关，600V CoolMOS™ SJ MOSFET用于慢臂开关。DC-DC级可以选用650V CoolGaN™晶体管的全桥LLC，次级全桥整流器和ORing则使用80V OptiMOS™ Power MOSFET。　　推荐使用萨瑞微电子800V-1000V整流桥　　第二代AI PSU：增加线路电压　　如上所述，随着机架功率增加到300kW以上，电源架的功率密度变得至关重要。因此，下一代PSU的设计方向是，在单相架构中实现8kW至12kW的输出功率。随着每个机架的功率增加，数据中心中的机架数量在某些情况下，可能会受配电电流额定值和损耗的约束。因此，为了降低交流配电的电流和损耗，部分数据中心可能会将机架的交流配电电压从400/480V提高到600Vac L–L(三相)，同时将PSU的输入电压从230/277Vac 提高到347Vac(单相)。　　对于DC-DC级来说，三相LLC拓扑结构是一种理想选择，其中，750V CoolSiC™ MOSFET用于初级侧开关，80V OptiMOS™ 5 Power MOSFET用于次级全桥整流器和ORing。由于增加了第三个半桥开关臂，该解决方案能够提供更高的功率，有效降低输出电流的纹波，并通过三个开关半桥之间的固有耦合实现自动电流分配。　　推荐使用萨瑞微高频开关　　高频开关(500V硅基MOS推荐)　　高频开关(650V硅基MOS推荐)　　硅基MOSFET： 500V/650V硅基MOS：采用沟槽式结构，适用于中低频(<500kHz)、中等功率场景，如辅助电源或低压侧开关，导通电阻低至30mΩ以下，支持快速开关响应。　　高频开关(600V超结MOS推荐)　　高频开关(650V超结MOS推荐)　　超结MOSFET(600V/650V/800V)：通过电荷平衡技术突破硅基材料限制，实现高耐压与低导通电阻的平衡(如650V型号Rds(on)≤15mΩ)，适用于1MHz以上高频场合，可显著减小磁性元件体积，提升功率密度。　　碳化硅MOSFET(650V/1200V/1700V)：针对800V高压输入与超高频率(>2MHz)场景，碳化硅器件展现出无可替代的优势：　　材料特性：禁带宽度是硅的3倍，支持更高结温(175℃)与耐压，开关损耗降低70%以上，适用于全碳化硅LLC拓扑，转换效率可达98.5%。　　第三代AI PSU：三相架构与400V配电　　为了进一步提高机架功率，第三代 AI PSU 将采用更具颠覆性的机架架构，如下所示：　　1PSU输入：从单相转为三相，以提高功率密度，并降低成本　　2电源架PSU输出电压：从50V提升到400V，以降低母线电流、损耗和成本　　三相输入和 400 V 输出 PSU 的示例实现，其中包含推荐的设备和技术。PFC 级是 Vienna 转换器，这是三相 PFC 应用的流行拓扑。它的主要优势在于，由于其分离总线电压，它允许使用 650 V 设备，使用两倍数量的背对背 CoolSiC MOSFET 650 V 和 CoolSiC 1200 V 二极管。由于 PFC 输出是分离电容器，因此每个电容器电压为 430 V，并向全桥 LLC 转换器供电，初级和次级侧均配备 CoolGaN 晶体管 650 V。两个 LLC 级在初级侧串联，在次级侧并联，以向 400 V 母线供电。　　或者，两个背靠背的 CoolSiC MOSFET 650 V 可以用 CoolGaN 双向开关 (BDS) 650 V 代替，后者是真正的常闭单片双向开关。这意味着单个 CoolGaN BDS 可以取代四个分立电源开关，以获得相同的 RDS(on)，因为它在 RDS(on)/mm2 方面具有高效的芯片尺寸利用率。　　在DC-DC变换器的次级整流中，同步整流MOS管替代传统二极管，消除肖特基势垒电压，大幅降低导通损耗：　　产品特性：低栅极电荷(Qg<10nC)与极低导通电阻(如40V耐压型号Rds(on)≤5mΩ)，支持全负载范围高效运行。内置体二极管反向恢复电荷(Qrr)极低，减少振荡与EMI干扰，适配高频同步整流控制方案。　　技术优势：配合驱动电路实现ZVS(零电压开关)或ZCS(零电流开关)，在10kW以上功率模块中，可将整流效率从95%提升至99%以上。　　WBG 对 AI PSU 的好处　　宽带隙 (WBG) 半导体(例如 CoolGaN)成为 AI PSU 的最佳选择，因为它们在更高的开关频率下提供最佳效率，从而实现更高功率密度的转换器，而不会影响转换效率。　　除了 AI PSU 的标称功率显著上升外，GPU 还会吸收更高的峰值功率并产生高负载瞬变。因此，DC-DC 级输出必须足够动态，而电压过冲和下冲必须保持在规定的限值内。可以通过提高开关频率来增加 DC-DC 级输出动态，从而增加控制环路带宽。　　CoolGaN 器件因其卓越的 FoM 和 Si、SiC 和 GaN 器件中最低的开关损耗而轻松满足了更高开关频率的要求。尤其是在软开关 LLC 转换器中，CoolGaN 具有最低的输出电容电荷 (Qoss)，这对于更轻松地实现 ZVS(零电压开关)起着至关重要的作用。随后，这有助于更精确地设置死区时间，从而消除不必要的死区时间传导损耗。　　辅助电源LDO推荐　　辅助电源LDO：为服务器监控芯片、传感器等提供稳定低压供电(如3.3V/5V)，萨瑞微电子的LDO系列具备低静态电流(<1μA)、高PSRR(电源抑制比)与快速瞬态响应，确保核心器件在复杂电源环境下稳定运行。　　负载开关MOS管推荐　　负载开关MOS管：用于电源系统的通断控制与负载隔离，支持大电流(10A-50A)快速切换，内置过流/过热保护，避免浪涌电流对后级电路的冲击，提升系统安全性。　　结论　　与AI算力共成长，定义电源新高度在AI服务器向更高功率、更高效率演进的征程中，电源系统的每一次优化都依赖于器件级的技术突破。萨瑞微电子以“全电压覆盖、全技术兼容、全流程可控”的产品矩阵，为AI服务器电源提供了从输入整流到精准供电的完整解决方案，助力客户在算力竞赛中抢占先机。

关键词：

江西萨瑞微

发布时间：2025-04-03 14:50 阅读量：878 继续阅读>>

帝奥微推出国内首款I3C集线器，助力AI<span style='color:red'>服务器</span>升级

行业新闻

帝奥微推出国内首款I3C集线器，助力AI服务器升级

　　近日，江苏帝奥微电子股份有限公司(股票代码：688381)发布了国内首款应用于I3C总线的集线器产品DIO74812系列。在现有PCIE开关(DI3PCIE350)，I2C开关(DIO74544、DIO74546、DIO74548)基础上，填补了帝奥微在信号链产品空白，再下一城。I3C(Improved Inter-Integrated Circuit)是I2C(Inter-Integrated Circuit)的升级版本，旨在提升速度、效率和灵活性，同时降低功耗。I3C针对DIMM模块管理、多节点存储系统、智能传感器网络等场景提供一站式解决方案，将推动在云计算、5G基站、嵌入式系统、工业自动化、物联网等领域的规模化应用，并在大数据交互，例如AI计算，嵌入式机器人系统中有着广阔前景。　　DIO74812系列共有4款，对应型号是DIO74812、DIO74712、DIO78812和DIO78712。具体配置如下，可以适配客户不同应用场景。　　表1 配置单　　图1 DIO787/8812框图　　AI服务器应用　　随着AI服务器算力的不断提升，PCIE接口数量和内存访问速率急剧增长。由此PCIE和内存的控制接口升级为I3C，具体应用可以参考下面图例：　　图2 CPU/BMC访问　　图3 CPU访问PCIE　　产品特性　　1. 协议兼容性　　支持I2C、I3C Basic 1.0、I3C JEDEC SPD及SMBus协议和不同协议的网络混用，实现传统设备与高速I3C设备的无缝兼容。　　2. 智能拓扑管理　　通过动态主端口切换(MUX)和网络分区功能，支持多芯片级联(延长 I3C 总线的物理距离，解决信号衰减问题)和冲突检测与恢复。　　3. 高可靠性与灵活性　　支持热加入(Hot Join)、电平转换(1.0V-3.3V)、GPIO扩展及多电压域操作。每组slave port可以独立配置成Hub、Agent或者GPIO功能。　　4. SMBus Agent　　SMBus Agent可以隔离高速I3C网络与低速的SMBus网络，结合公司创新的I3C带内中断(IBI)方案降低主控负载，提升系统效率。　　总结　　DIO74812系列填补了国内高端I3C集线器芯片空白：助力帝奥微在服务器、数据中心、智能机器人等高增长领域建立技术壁垒。其高集成度、智能化与可靠性设计将重新定义行业标准，为全球客户提供面向未来的互联解决方案，并加速生态合作伙伴的全球化布局。

关键词：

帝奥微

发布时间：2025-04-02 11:24 阅读量：678 继续阅读>>

昆仑芯<span style='color:red'>服务器</span>中标招商银行算力重大项目

行业新闻

昆仑芯服务器中标招商银行算力重大项目

　　近日，昆仑芯服务器中标招商银行AI芯片资源项目。基于该项目，昆仑芯P800将围绕多个核心业务场景，全面支持招商银行落地大模型应用。　　昆仑芯P800基于新一代自研架构XPU-P，显存规格优于同类主流GPU20%-50%，对MoE架构更加友好，且率先支持8bit推理，全面支持MLA、多专家并行等特性。根据项目实测，昆仑芯P800对Qwen系列性能支持远超同类型国产芯片，部分多模态模型推理性能达到全行业领先水平，可快速提升多模态数据分析、客服、代码助手等场景的应用效能。P800单机8卡即可运行DeepSeek-V3/R1满血版，极致成本效率;仅需32台即可支持模型全参训练，高效完成模型持续训练和微调。　　目前，昆仑芯P800已与主流通用处理器、操作系统、AI框架完成端到端适配，生态完备、灵活易用。相较行业同类产品，昆仑芯P800不仅性能卓越，且更加易于部署，显著降低大模型运行成本。　　深耕AI加速领域十余年，昆仑芯团队积累了行业领先的互联网数据中心系统工程化能力。日前，昆仑芯P800万卡集群在国内率先点亮，并将于近期进一步点亮3万卡集群，为千行百业提供源源不断的稳定、高效算力动能。大模型时代，昆仑芯科技已与智能产业的上下游建立良好的合作生态，通过提供以AI芯片为基础的澎湃算力，在互联网、金融、能源、科研、交通、工业、教育等关系国计民生的众多领域广泛部署应用，加速智能化转型，创造了巨大的产业和社会价值。　　招商银行是行业内领先的股份制商业银行，持续大力推动“科技引领创新”。昆仑芯服务器中标招商银行算力重大项目，将进一步加速各方在科技金融方面汇聚优势力量，结合招行的具体场景需求，推动大模型在内的相关合作，充分发挥大模型在业务中的实际效用，为打造金融行业“新质生产力”添砖加瓦。

关键词：

昆仑芯

发布时间：2025-03-28 10:49 阅读量：1075 继续阅读>>
